Reace RS-107 Transceiver Test Master 測試儀 - 拆解

Reace RS-107 Transceiver Test Master 測試儀 - 拆解:

很久沒有使用這台 Reace RS-107 Transceiver Test Master 測試儀了,放入 9V 電池,按著選擇鍵,錶頭沒有絲毫反應,看來測試儀也病了!都是時候要調理,順便清理清潔一下,但測試儀經過這麼多年,一般說明書都是不知所終,好在這測試儀當年非常流行,從網上找尋到說明書和電路圖,不用慢慢用時間將電路繪畫出來,很化時間!

Reace RS-107 Transceiver Test Master 測試儀
Reace RS-107 Transceiver Test Master 測試儀
Reace RS-107 Transceiver Test Master 測試儀的正面
Reace RS-107 Transceiver Test Master 測試儀的背面

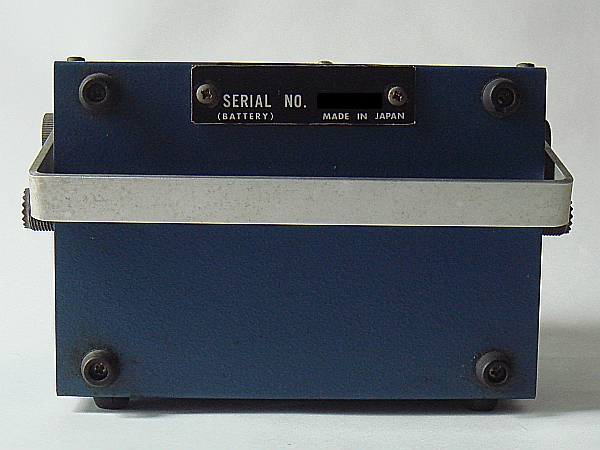

Reace RS-107 Transceiver Test Master 測試儀的編號牌
Reace RS-107 Transceiver Test Master 測試儀編號牌內是電池
Reace RS-107 Transceiver Test Master 測試儀的內部
Reace RS-107 Transceiver Test Master 測試儀的內部

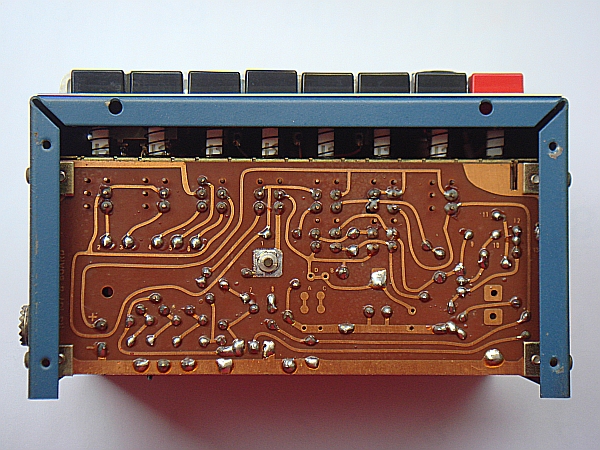

Reace RS-107 Transceiver Test Master 測試儀的 PCB 板
Reace RS-107 Transceiver Test Master 測試儀的錶頭
Reace RS-107 Transceiver Test Master 測試儀的電路圖
