筆者的 2017 年製作是 ESCORT 3146A 萬用電錶數據記錄儀(DMM Data Logger),完成後必須要將電路圖和接線圖紀錄,否則時間久了,便會忘記!

ESCORT 3146A 萬用電錶數據記錄儀電路圖
ESP8266 ESP-12F 和 D1 mini 模塊接腳定義:
ESP-12E
D1 mini
D1 mini
Description
D1 mini Description
D1 mini
ESP-12E
RST
RST
RST
GPIO1
TX
TX
ADC
A0
ADC
GPIO3
RX
RX
CH_PC
D0
GPIO16
GPIO5
D1
GPIO5
GPIO16
D5
GPIO14
GPIO4
D2
GPIO4
GPIO14
D6
GPIO12
GPIO0
D3
GPIO0
GPIO12
D7
GPIO13
GPIO2
D4
GPIO2
GPIO13
D8
GPIO15

G
GPIO15
VCC
3.3V


5V
GND

ESP8266 ESP-12F 連接 SD Card 模塊:
SD Card
Signal
Description
ESP-12F Board
Board Signal
I/O Signal
1
GND
Ground
8
GND
GND
2
+3.3
2.7 ~ 3.3V
15
Vcc
Vcc
3
+5
+5V



4
CS
Chip Select
18
D3
GPIO0
5
MOSI
Master Output Slave Input
(MOSI)
7
D7
HSPID/GPIO13/ MTCK
6
SCK
Serial Clock Input
(SCLK)
5
D5
HSPICLK/GPIO14/ MTMS
7
MISO
Master Input Slave Output
(MISO)
6
D6
HSPIQ/GPIO12/ MTDI
8
GND
Ground
8
GND
GND

ESP8266 ESP-12F SSD1306 I2C OLED 屏連接:
LCD
Signal
Description
ESP-12F
Board Signal
I/O Signal
1
VCC
VCC 2.7 ~ 3.3V
8
Vcc
Vcc
2
GND
Ground
15
GND
GND
3
SCK
Serial Clock Input
19
D2
GPIO4
4
SDA
Serial Data Input
20
D1
GPIO5

ESP8266 ESP-12F RS-232模塊連接:
RS-232
Signal
Description
J4
Board Signal
I/O Signal
1
VCC
VCC 2.7 ~ 3.3V
1
Vcc
Vcc
2
RX
Data Receive
3
TX
Data Transmission
3
TX
Data Transmission
4
RX
Data Receive
4
GND
Ground
2
GND
Ground

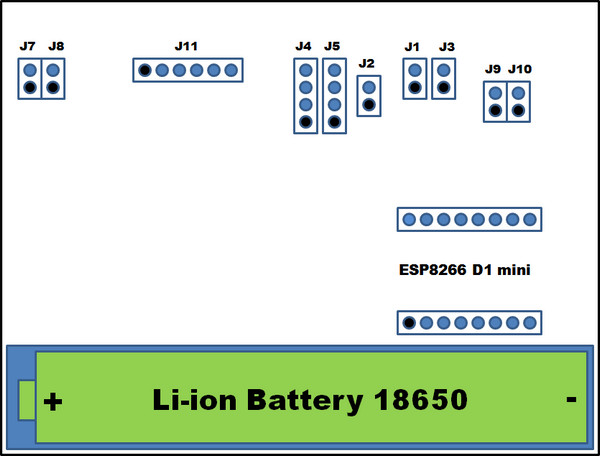

ESCORT 3146A 萬用電錶數據記錄儀的 PCB 板 Layout 圖
ESCORT 3146A 萬用電錶數據記錄儀的 Jumper 定義:
Jumper No
Description
Pin Assignment
J1
Reset
1=Reset2=GND
J2
Flash
1=Flash2=GND
J3
Control
1=Control2=GND
J4
RS-232
1=Vcc2=GND3=TX4=RX
J5
OLED
1=Vcc2=GND3=SCK4=SDA
J7
Power Supply Input
1=Power2=GND
J8
Power Supply
1=Power2=GND
J9
DC 5V input
1=Power2=GND
J10
Power Switch
1=Power2=Power On
J11
DS3231
1=32K2=SQW3=SDA
4=SCK3=3.3V6=GND

ESCORT 3146A 萬用電錶數據記錄儀 RS-232 電纜
