DIY - ESP8266:ILITEK(奕力)ILI9341 2.4吋 SPI TFT LCD 液晶屏介紹(九十五)

DIY - ESP8266:ILITEK(奕力)ILI9341 2.4吋 SPI TFT LCD 液晶屏介紹(九十五):

筆者購買了 ILI9341 的 2.4吋 SPI (Serial Peripheral Interface Bus)TFT LCD 液晶屏帶觸幕屏(Touch panel),但比以前的 2.8吋並行接口屏細了,但價格相對是貴了,不理解原因!

ILI9341 2.4吋 SPI TFT LCD 液晶屏
2.4吋 SPI TFT LCD 液晶屏是使用了 ILITEK(奕力)ILI9341 LCD Single-chip SOC 驅動器,TFT LCD 液晶顯示器具有 262,144色(262k Color),解像度是 240RGBx320 點,4線串行介面(SPI)及電阻式解幕屏接口(14腳),白色 LED背光(Back Light),可以工作於 1.65V〜3.3V 的 I/O 接口電壓和一個電壓跟隨電路提供電壓驅動 LCD。

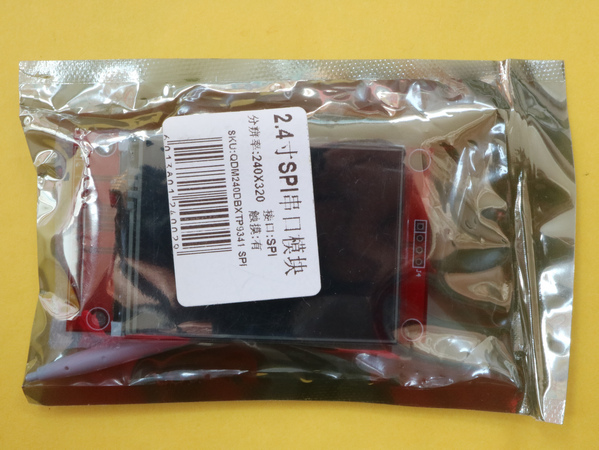

ILI9341 2.4吋 SPI TFT LCD 液晶屏包裝
ILI9341 2.4吋 SPI TFT LCD 液晶屏的正面
ILI9341 2.4吋 SPI TFT LCD 液晶屏的背面
ILI9341 2.4吋 SPI TFT LCD 液晶屏的尺寸圖
ILI9341 SPI TFT LCD 模塊接口:
ILI9341 SPI
Symbol
Description
I/O
1
VCC
Power
Power Supply
2
GND
Ground
Ground
3
CS
Chip Select
I
4
RESET
Reset
I
5
DC
Data / Command
I
6
SDI(MOSI)
Serial Input Signal
I
7
SCK
Serial Interface lock
I
8
LED
LED Control
I
9
SDO(MISO)
Serial Output Signal
O
10
T_CLK
Touch Screen Clock
I
11
T_CS
Touch Screen Chip Select
I
12
T_DIN
Touch Screen Data Input
I
13
T_DO
Touch Screen Data Output
O
14
T_IRQ
Touch Screen Interrupt
O


ILI9341 2.4吋 SPI TFT LCD 液晶屏的電路圖
LCD Type:TFT Negative Transmissive
Driver element:a-Si TFT Active matrix
Number of Dots:240*(RGB)*320 Dots
Pixel Arrangement:RGB Vertical Stripe
Pixel Pitch:(W*H) 0.153(W)*0.153(H)um
Display Area:36.72(W) × 48.96(H) mm
Viewing Direction:6 O’clock
Driver IC:ILI9341V
Module Size:(W*H*T) 42.72(W ) × 60.26 (H) × 2.30(T) mm
Approx. Weight:28g
Back Light:White LED
Touch Panel:Yes
