筆者購買了一台中古的高頻信號產生器（Radio Frequency Signal Generator / RF Signal Generator），品牌型號是 Lodestar SG-4160B，由於是二手儀器，所以外觀很殘舊，需要清潔和修理，順便將它拆解（Teardown）。
 |
| Lodestar（樂達）SG-4160B 高頻信號產生器（RF Signal Generator） |
 |
| Lodestar（樂達）SG-4160B 高頻信號產生器（RF Signal Generator） |
 |
| Lodestar（樂達）SG-4160B 高頻信號產生器（RF Signal Generator）的正面 |
 |
| Lodestar（樂達）SG-4160B 高頻信號產生器（RF Signal Generator）的背面 |
 |

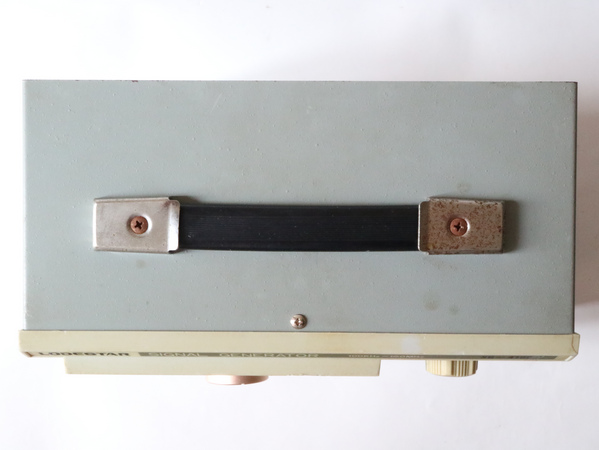

| Lodestar（樂達）SG-4160B 高頻信號產生器（RF Signal Generator）的頂部 |
 |
| Lodestar（樂達）SG-4160B 高頻信號產生器（RF Signal Generator）的側面： |
 |
| Lodestar（樂達）SG-4160B 高頻信號產生器（RF Signal Generator）內部結構 |
 |
| Lodestar（樂達）SG-4160B 高頻信號產生器（RF Signal Generator）內部結構 |
 |
| Lodestar（樂達）SG-4160B 高頻信號產生器（RF Signal Generator）的振盪線圈 |
 |
| Lodestar（樂達）SG-4160B 高頻信號產生器（RF Signal Generator）的可調電容 |
 |
| Lodestar（樂達）SG-4160B 高頻信號產生器（RF Signal Generator）電路圖 |
