Prodigit 4012A 數位化功率表後面板 - 拆解（六）

Prodigit 4012A 數位化功率表後面板 - 拆解（六）：

Prodigit（博計）4012A 數位化功率表（Digitizing Power Meter）的後面板（Back Panel Board）尺寸為 202mm × 83mm × 3.3 / 56 mm，重量有 1182g（1.182kg）。後面板包括 4個輸入輸出插座（Current 40A MAX，Vsense）、電源輸入插座（AC INPUT）、電源選擇開關（100V/115V or 200V/230V）和 IEEE488 輸入輸出插座（IEEE-488）。

Prodigit 4012A 數位化功率表（Digitizing Power Meter）後面板（Back Panel Board）

Prodigit 4012A 數位化功率表（Digitizing Power Meter）後面板（Back Panel Board）的正面

Prodigit 4012A 數位化功率表（Digitizing Power Meter）後面板（Back Panel Board）的背面

Prodigit 4012A 數位化功率表（Digitizing Power Meter）後面板（Back Panel Board）的頂部

Prodigit 4012A 數位化功率表（Digitizing Power Meter）後面板（Back Panel Board）的底部

Prodigit 4012A 數位化功率表（Digitizing Power Meter）後面板（Back Panel Board）的測試插座

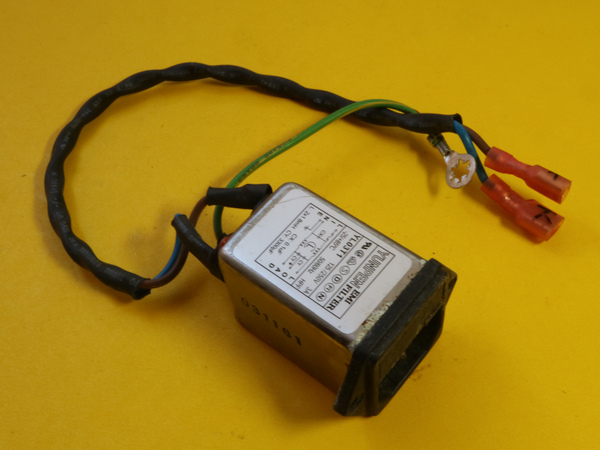

Prodigit 4012A 數位化功率表（Digitizing Power Meter）的後面板（Back Panel Board）非常重，主要是電源變壓器（AC Transformer），初級組（Primary： 0 - 100V - 115V，0 - 100V - 115），次級組（Secondary：18V – 0V - 18V，12V – 0V，10V – 0V），尺寸為 61.5 / 84mm × 53mm × 31.5 / 62 mm，重量有 774g。電源輸入插座（AC INPUT）是含有 EMI 濾波的組件，YUNPEN YL03T1，尺寸為 28/ 44mm × 33mm × 46 / 58mm，重量有 69g。IEEE488 輸入輸出插座（IEEE-488）尺寸為 55mm × 45mm × 17mm，重量有 43g。測試香蕉插座（Banner Socketψ3mm）尺寸為 ψ48mm × 17mm，重量有 22g。
