Compaq(康柏)PS-6121-1C 開關式電源器 SPS(Switching Power Supply)拆解(五)

Compaq(康柏)PS-6121-1C 開關式電源器 SPS(Switching Power Supply)拆解(五):

Compaq(康柏)PS-6121-1C開關式電源器 SPS(Switching Power Supply),筆者從 Compaq Deskpro EN SFF 迷你型電腦拆除,DC 輸出功率達到 120W,提供 DC 電壓輸出 +5V 11.0A(RED)、+5Vaux 2.4A、+3.3V 11A、+3.3Vaux 1A、+12V 3.0A 和 -12V 0.15A,輸出插座是 2×7 14腳插頭 × 1、大 Floppy Disk 插頭 × 2、小 Floppy Disk 插頭 × 1,中國製造(Made in China)。但家中地方有限,所以便拆解(Teardown)。

Compaq(康柏)PS-6121-1C 開關式電源器 SPS(Switching Power Supply)
Compaq(康柏)PS-6121-1C 開關式電源器 SPS(Switching Power Supply)尺寸為 87 / 168mm × 74 / 142mm × 68 / 80mm,整個電源器重量達 1220g。鐵片厚度為 0.8mm,鐵殼重量是 547g (330g+217g=547g),散熱風扇安裝在鐵殼外,電源開關、電源插座、AC 輸入電源電壓選擇(110/220V)和電源插座位於背面。主要是使用 EVERTOP UL1007 AWG#18 / AWG#22 電線,鐵殼輸出的位置有圓滑保護和電源線扣(Cable Tie)固定。

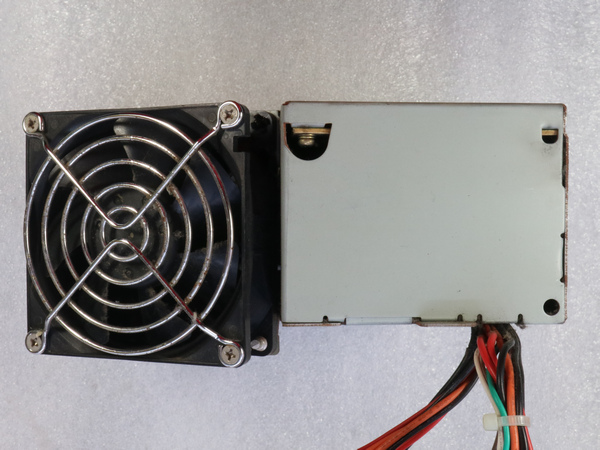

Compaq(康柏)PS-6121-1C 開關式電源器SPS(Switching Power Supply)的正面
Compaq(康柏)PS-6121-1C 開關式電源器SPS(Switching Power Supply)的背面
Compaq(康柏)PS-6121-1C 開關式電源器SPS(Switching Power Supply)的右側面
Compaq(康柏)PS-6121-1C 開關式電源器SPS(Switching Power Supply)的左側面

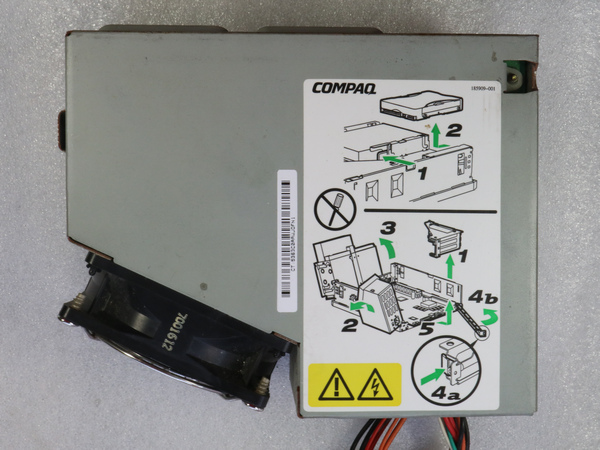

Compaq(康柏)PS-6121-1C 開關式電源器SPS(Switching Power Supply)的頂部
Compaq(康柏)PS-6121-1C 開關式電源器SPS(Switching Power Supply)的底部
Compaq(康柏)PS-6121-1C 開關式電源器SPS(Switching Power Supply)的規格標籤
拆解Compaq(康柏)PS-6121-1C 開關式電源器SPS(Switching Power Supply)是很簡單,祇需要使用十字批便可以,將機殼的 3枚十字螺絲拆除,然後撬開底蓋,底蓋尺寸為 87 / 167mm × 73 / 133mm × 65mm,重量為 217g。面蓋尺寸為 85 / 168mm × 74 / 137mm × 67mm,重量為 330g。

Compaq(康柏)PS-6121-1C 開關式電源器SPS(Switching Power Supply)的3枚十字螺絲
撬開Compaq(康柏)PS-6121-1C開關式電源器SPS(Switching Power Supply)的底蓋
打開Compaq(康柏)PS-6121-1C 開關式電源器SPS(Switching Power Supply)
Compaq(康柏)PS-6121-1C 開關式電源器SPS(Switching Power Supply)的底蓋
Compaq(康柏)PS-6121-1C 開關式電源器SPS(Switching Power Supply)的面蓋
拆解 Compaq(康柏)PS-6121-1C 開關式電源器 SPS(Switching Power Supply)PCB板是很簡單,祇需要使用十字批便可以,將PCB板的 4枚十字螺絲拆除,電源器的 PCB 板是單面 B3V0 94V-0板(Single Side PCB),尺寸為 80 / 163mm × 70 / 134mm × 1.6mm,生產廠商 Compaq Computer Corp. Augustus Power Supply,生產日期 0028(估計在 2000年),由於 PCB 板有散熱器和變壓器,重量達到 434g。

Compaq(康柏)PS-6121-1C 開關式電源器 SPS(Switching Power Supply)的內部
Compaq(康柏)PS-6121-1C 開關式電源器 SPS(Switching Power Supply)PCB 板的正面
Compaq(康柏)PS-6121-1C 開關式電源器 SPS(Switching Power Supply)PCB 板的背面
Compaq(康柏)PS-6121-1C 開關式電源器SPS(Switching Power Supply)還有散熱風扇,尺寸為 80mm × 80mm × 25mm,重量有 107g,編號是 3110GL-B4W-B54,規格是 DC12V 0.3A,生產廠商 Minebea Co., Ltd.,中國製造(Made in China)。

Compaq(康柏)PS-6121-1C 開關式電源器 SPS(Switching Power Supply)的輸出電線
Compaq(康柏)PS-6121-1C 開關式電源器 SPS 的散熱風扇
產品名稱:Compaq(康柏) 開關式電源器 SPS(Switching Power Supply)
型號:PS-6121-1C (Compaq P/N:165997-001 Spare No.:176763-001)
輸入電壓:交流 AC110 - 127V 4.0A / 200 - 240V 2.0A 50〜60Hz,輸入電源開關選擇
輸出功率:120W
輸出電壓:直流+5V 11.0A、+5Vaux 2.4A、+3.3V 11A、+3.3Vaux 1A、+12V 3.0A 和 -12V 0.15A
輸出插座:2×7 14腳插頭 × 1、大 Floppy Disk 插頭 × 2、小 Floppy Disk 插頭 × 1
外形尺寸:87 / 168mm × 74 / 142mm × 68 / 80mm
重量:1220g(1.22kg)
生產地:中國製造(Made in China)
參考售價:?
