Seagate（希捷）ST36451A 6.4GB（Hard Disk Drive）PCB 板 - 拆解（三）

Seagate（希捷）ST36451A 6.4GB（Hard Disk Drive）PCB 板 - 拆解（三）：

Seagate（希捷）ST36451A 6.4GB 硬碟機（Hard Disk Drive）PCB 板尺寸為 145.5mm × 99mm × 1.2mm，重量有 51g，雙面 GSEP-M01 PCB板（Double Side Board），PCB板編號是 260302-400 REV3，PCB板生產日期 97/22 （估計在 1997年），生產日期 9801-1（估計在 1998年），生產廠商是 Seagate，新加坡製造（Assembled in Singapore）。

Seagate（希捷）ST36451A 6.4GB 硬碟機（Hard Disk Drive）控制板（Control Board）

Seagate（希捷）ST36451A 6.4GB 硬碟機（Hard Disk Drive）控制板（Control Board）的正面

Seagate（希捷）ST36451A 6.4GB 硬碟機（Hard Disk Drive）控制板（Control Board）的背面

Seagate（希捷）ST36451A 6.4GB 硬碟機（Hard Disk Drive）控制板（Control Board）板正面共有 11枚 IC（集成電路），Cirrus Logic（思睿邏輯）CL-SH7650-A2 QFP 封裝，Mosel Vitelic 編號 V53C16258HK50 SOJ-40 封裝 High Performance 256K X 16 EDO Page Mode CMOS Dynamic RAM Optional Self Refresh，Seagate（希捷）R01 590004-001 D642260EPGJ52 QFP 封裝，SSI 30H7019-CL SSI-Z89720 SOP-20 封裝，Motorola（摩托羅拉）HCT32A SOP-14 封裝 Quad 2-Input OR Gate，TI（德州儀器）76A0KVF T2233 8B SOP-40 封裝，TI（德州儀器）HCT00 SOP-14 封裝 Quadruple 2-input Positive-Nand Gates，NS（國家半導體）LM393 SOP-8 封裝 Low Power Low Offset Voltage Dual Comparator，編號 32P4911A-CGT QFP 封裝，TI（德州儀器）TPIC1533 SOP-24 封裝 Quad and Hex Power DMOS Array，TI（德州儀器）LM324A SOP-14 封裝 Low Power Quad Operational Amplifier。

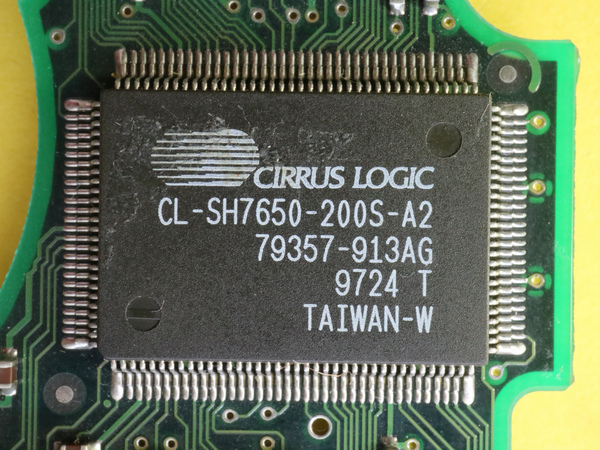

Cirrus Logic（思睿邏輯）CL-SH7650-A2 QFP 封裝

Mosel Vitelic 編號 V53C16258HK50 SOJ-40 封裝 High Performance 256K X 16 EDO Page Mode CMOS Dynamic RAM Optional Self Refresh

Seagate（希捷）R01 590004-001 D642260EPGJ52 QFP 封裝

SSI 30H7019-CL SSI-Z89720 SOP-20 封裝

Motorola（摩托羅拉）HCT32A SOP-14 封裝 Quad 2-Input OR Gate

TI（德州儀器）76A0KVF T2233 8B SOP-40 封裝

TI（德州儀器）HCT00 SOP-14 封裝 Quadruple 2-input Positive-Nand Gates

NS（國家半導體）LM393 SOP-8 封裝 Low Power Low Offset Voltage Dual Comparator

編號 32P4911A-CGT QFP 封裝

TI（德州儀器）TPIC1533 SOP-24 封裝 Quad and Hex Power DMOS Array

TI（德州儀器）LM324A SOP-14 封裝 Low Power Quad Operational Amplifier

產品控制板主要零件（BOM）：

Type	Brand	P/N	Packaging
?	Cirrus Logic	CL-SH7650-A2	QFP
High Performance 256K X 16 EDO Page Mode CMOS Dynamic RAM Optional Self Refresh	Mosel Vitelic	V53C16258HK50	SOJ-40
?	Seagate	R01 590004-001 D642260EPGJ52	QFP
?	SSI	30H7019-CL SSI-Z89720	SOP-20
Quad 2-Input OR Gate	Motorola	HCT32A	SOP-14
?	TI	76A0KVF T2233 8B	SOP-40
Quadruple 2-input Positive-Nand Gates	TI	HCT00	SOP-14
Low Power Low Offset Voltage Dual Comparator	NS	LM393	SOP-8
?	?	32P4911A-CGT	QFP
Quad and Hex Power DMOS Array	TI	TPIC1533	SOP-24
Low Power Quad Operational Amplifier	TI	LM324A	SOP-14
