Nokia(諾基亞)8250 手機拆解(三)

Nokia(諾基亞)8250 手機拆解(三):

Nokia (諾基亞)於 2001 年第一季推出型號 8250 的手機 (Mobile Phone),具有獨特的藍色發光螢幕,鍵盤上的 ╳ 形選單圖示,一般稱呼為蝴蝶機,具備多種創新的個人化功能,包括一對一短訊(SMS)聊天和 NOKIA FriendsTalk 一對多聊天功能(需電信系統業者支援)。該手機也可下載多種個人化設定,例如螢幕保護程式、鈴聲、情境設定、以及聲控撥號,並具有深受使用者喜愛的圖形短訊及鈴聲編輯功能。

Nokia(諾基亞)8250 手機(Mobile Phone)
Nokia(諾基亞)8250 手機(Mobile Phone)的正面
Nokia(諾基亞)8250 手機(Mobile Phone)的背面
拆解這台Nokia(諾基亞)8250 手機(Mobile Phone),首先是將電池蓋和充電池拆除,底蓋編號 C1-1 DMD05082,尺寸 83mm × 43mm × 3.5mm,重量有 3.8g。電池蓋編號 BLB-2,尺寸 53mm × 33mm × 7.0mm,重量有 22.1g,規格是鋰離子充電池(Lithium Ion Rechargable Battery)3.7V,中國製造(Made in China)。然後用一字螺絲批從面殼邊撬開及按頂部的橢球圓形的面殼扣,取出面殼,面殼編號 C2-1 DMD06648,尺寸 102mm × 45mm × 9mm,重量有 7.3g。面殼有片按鍵盤,尺寸 47mm × 38mm × 7mm,重量有 2.8g。

Nokia(諾基亞)8250 手機(Mobile Phone)的主機 + 電池蓋

用一字螺絲批從面殼邊撬開 Nokia(諾基亞)8250 手機(Mobile Phone)
Nokia(諾基亞)8250 手機(Mobile Phone)的主機+面殼
Nokia(諾基亞)8250 手機(Mobile Phone)的面殼
拆除 Nokia(諾基亞)8250 手機(Mobile Phone)的 6顆 T6 內六角梅花螺絲(Torx Screw),取出 LCD屏模組,在 LCD屏模組兩邊拆開鎖扣,分離 LCD屏模組和 PCB板,LCD屏模組編號 C2 A5 C5139,尺寸 98mm × 39mm × 4mm,重量有 9.7g。PCB板編號 5-3 RM7LD_03 9854538,尺寸 96mm × 40mm × 1.0mm,重量有 17.1g,生產日期 b13430(估計是2001年),多層PCB板(Multi-Layer Board),生產廠商是 Nokia。

Nokia(諾基亞)8250 手機(Mobile Phone)的螺絲位置

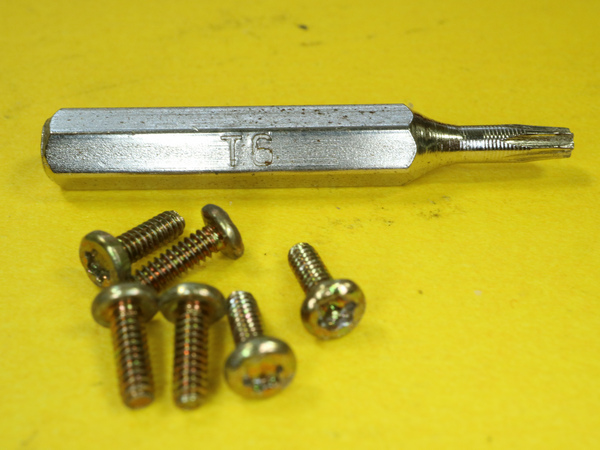

Nokia(諾基亞)8250 手機(Mobile Phone)的6顆 T6 內六角梅花螺絲
Nokia(諾基亞)8250 手機(Mobile Phone)的LCD 屏模組 + 底殼
Nokia(諾基亞)8250 手機(Mobile Phone)的LCD 屏模組鎖扣位置
Nokia(諾基亞)8250 手機(Mobile Phone)的LCD 屏模組 + PCB板
Nokia(諾基亞)8250 手機(Mobile Phone)的LCD 屏模組背面
Nokia(諾基亞)8250 手機(Mobile Phone)PCB板的正面
Nokia(諾基亞)8250 手機(Mobile Phone)PCB板的背面
Nokia(諾基亞)8250 手機(Mobile Phone)的底殼內有天線,撬開底殼頂部的鐵片,便可以看到天線,天線鐵片蓋編號 D01135EGSPCN C PI3-EP/HH2,尺寸 104mm × 61mm × 1.6mm,重量有 0.9g,生產廠商是 FILTRONIC LK。底殼還安裝了壓縮式連接器(Compression Connector),包括有震動馬達、SIM 上插座、IO + 充電插座、接充電池插座、按鍵彈片和天線彈片,祇要將 PCB板安裝彈片會接觸到接觸點,免除銲接和組裝工序。

Nokia(諾基亞)8250 手機(Mobile Phone)底殼
Nokia(諾基亞)8250 手機(Mobile Phone)底殼天線
Nokia(諾基亞)8250 手機(Mobile Phone)壓縮式連接器(Compression Connector)

相關網址:
※ Nokia(諾基亞)8250 手機介紹(一)
※ Nokia(諾基亞)8250 手機開箱文(二)
