Casio(卡西歐)Cassiopedia E-100 掌上電腦(Palm-size PC)PCB板拆解(四)

Casio(卡西歐)Cassiopedia E-100 掌上電腦(Palm-size PC)PCB板拆解(四):

這台 Casio(卡西歐)Cassiopedia E-100 掌上電腦(Palm-size PC / PPC)內有 5片 PCB板,包括有主控制 PCB板(Main Control Board)、按鍵 PCB板(Key and IO Board)、音效板(Audio Board)、LCD 背光驅動板(LCD BackLight Board)和記憶體板(Memory Board)。主控制 PCB板(Main Control Board)編號是 J537-1 C140812F-1,尺寸 82 / 125mm × 15 / 70mm × 1.0mm,重量有 37.2g,多層 PCB板(Multi-Layer Board)。

Casio(卡西歐)Cassiopedia E-100 掌上電腦(Palm-size PC)的主控制 PCB板

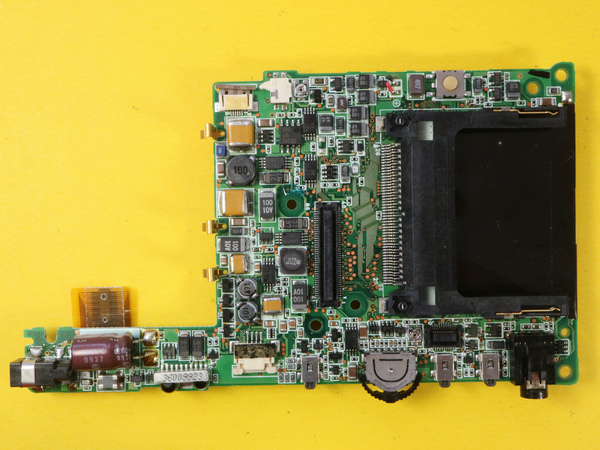

Casio(卡西歐)Cassiopedia E-100 掌上電腦(Palm-size PC)主控制 PCB板的正面

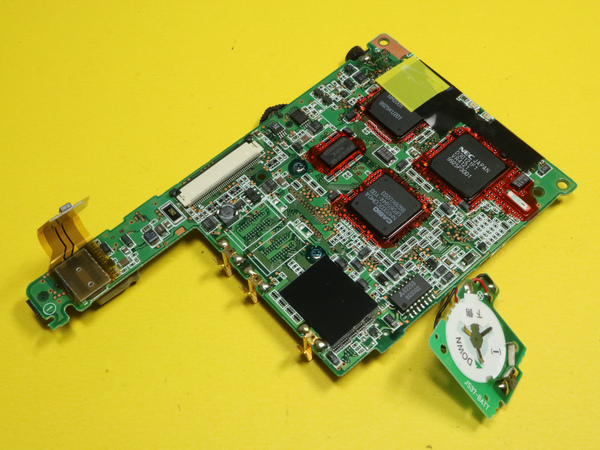

Casio(卡西歐)Cassiopedia E-100 掌上電腦(Palm-size PC)主控制 PCB板的背面
按鍵 PCB 板編號是 J537-KEY C342332F,尺寸 73mm × 24mm × 1.0mm,重量有 5.0g,雙層 PCB板(Double Side Board)。

Casio(卡西歐)Cassiopedia E-100 掌上電腦(Palm-size PC)的按鍵 PCB板
Casio(卡西歐)Cassiopedia E-100 掌上電腦(Palm-size PC)按鍵 PCB板的正面
Casio(卡西歐)Cassiopedia E-100 掌上電腦(Palm-size PC)按鍵 PCB板的背面
音效板(Audio Board)編號是 J537-AUDIO C342335-1,尺寸 65mm × 13mm × 0.5mm,重量有 5.4g,雙層 PCB 板(Double Side Board)。音效板上有 2枚 IC。

Casio(卡西歐)Cassiopedia E-100 掌上電腦(Palm-size PC)的音效板
Casio(卡西歐)Cassiopedia E-100 掌上電腦(Palm-size PC)音效板的正面
Casio(卡西歐)Cassiopedia E-100 掌上電腦(Palm-size PC)音效板的背面
LCD 背光驅動板(LCD Backlight Board)編號是 E-P1-70829 YKC8V-0,尺寸 104mm × 9mm × 0.6mm,重量有 5.6g,雙層 PCB板(Double Side Board),生產日期是 97C2(估計是 1997年),生產廠商是 TAMURA。

Casio(卡西歐)Cassiopedia E-100 掌上電腦(Palm-size PC)的 LCD背光驅動板
Casio(卡西歐)Cassiopedia E-100 掌上電腦(Palm-size PC)LCD背光驅動板的正面
Casio(卡西歐)Cassiopedia E-100 掌上電腦(Palm-size PC)LCD背光驅動板的背面
記憶體板(Memory Board)編號是 J537-ROM C342333-1,尺寸 29.5mm × 27mm × 0.5mm,重量有 3.4g,雙層 PCB板(Double Side Board)。

Casio(卡西歐)Cassiopedia E-100 掌上電腦(Palm-size PC)的記憶體板

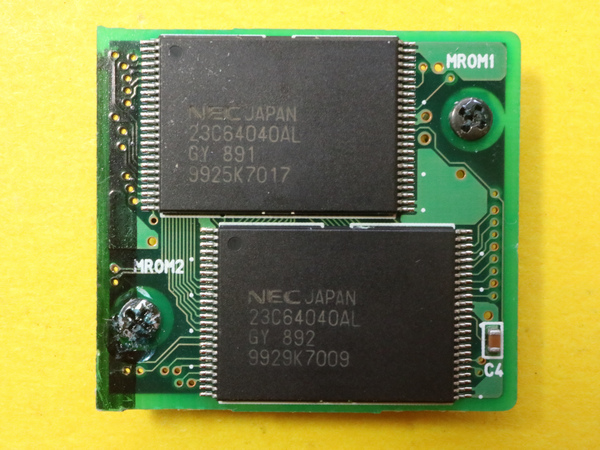

Casio(卡西歐)Cassiopedia E-100 掌上電腦(Palm-size PC)記憶體板的正面
Casio(卡西歐)Cassiopedia E-100 掌上電腦(Palm-size PC)記憶體板的背面
