Logitech（羅技）V450 無線鐳射滑鼠（Nano Cordless Laser Mouse）- 拆解

2020年11月10日星期二

Logitech（羅技）V450 無線鐳射滑鼠（Nano Cordless Laser Mouse）- 拆解

Logitech（羅技）V450 無線鐳射滑鼠（Nano Cordless Laser Mouse）- 拆解：

這個是 Logitech（羅技）無線鐳射滑鼠（Nano Cordless Laser Mouse），型號是 V450，Logitech（羅技）無線鐳射滑鼠接收器（Nano Cordless Laser Mouse Receiver），型號是 MRBY125。無線鐳射滑鼠尺寸 102mm × 60mm × 38mm，淨重祇有 70g（不含電池），中國製造（Made in China），已經壞了，所以把它拆解（Teardown）。

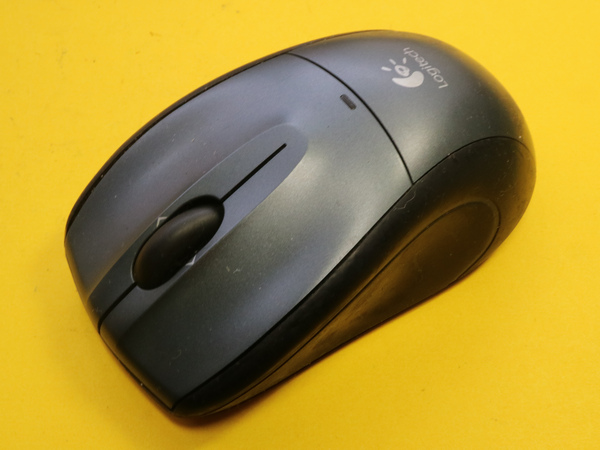

Logitech（羅技）V450 無線鐳射滑鼠（Nano Cordless Laser Mouse）

Logitech（羅技）V450 無線鐳射滑鼠（Nano Cordless Laser Mouse）頂部

Logitech（羅技）V450 無線鐳射滑鼠（Nano Cordless Laser Mouse）底部

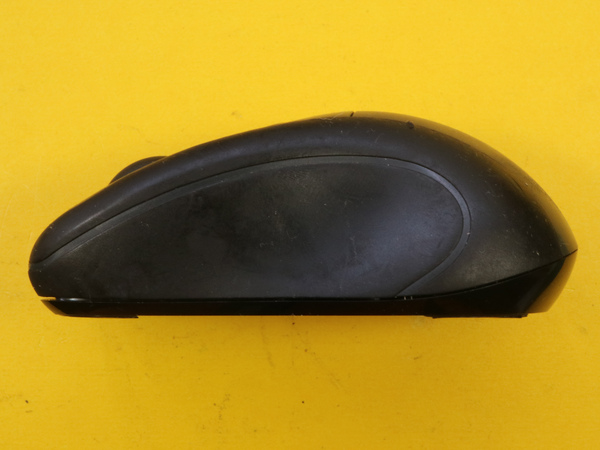

Logitech（羅技）V450 無線鐳射滑鼠（Nano Cordless Laser Mouse）側面

Logitech（羅技）V450 無線鐳射滑鼠（Nano Cordless Laser Mouse）的規格標籤

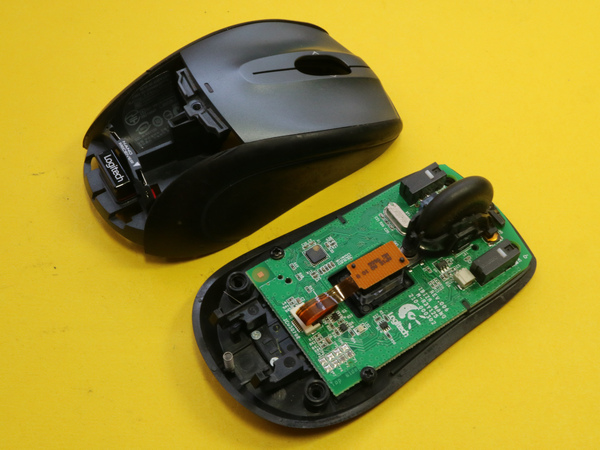

拆解這個是 Logitech（羅技）V450 無線鐳射滑鼠（Nano Cordless Laser Mouse）是很簡單，首先拆除電池蓋，電池蓋編號 400-001248 CAV1，尺寸 48mm × 35 / 43mm × 14mm，淨重祇有 3.9g。然後拆除在機底膠腳內的 4顆十字螺絲，便可以打開滑鼠底面蓋，面蓋編號 400-001246 CAV6，尺寸 102mm × 60mm × 35mm，淨重祇有 33.1g。底蓋編號 400-001247 CAV3，尺寸 102mm × 60mm × 3 / 11mm，淨重祇有 16.9g。底蓋內有 1片 PCB板，PCB板編號 IBIZA NANO M-RBY125 210-000302，尺寸 73mm × 44mm × 1.6mm，淨重祇有 11.4g，板上有 2枚 IC（集成電路），AMTEL（愛特梅爾）編號 GAA168V TQFP-32 封裝 MCU，Nordic 編號 NRF24L01 TQFP-20 封裝 Single Chip 2.4 GHz Transceiver。Logitech（羅技）V450 無線鐳射滑鼠（Nano Cordless Laser Mouse）的滾輪尺寸 ψ25mm × 7mm，淨重祇有 3.9g。
