La Fonera FON2100F 路由器 - 拆解（二）

La Fonera FON2100F 路由器 - 拆解（二）：

這個路由器是在 2008年購買的，一直在閒置中，終於有時間開箱了！La Fonera FON2100F 體積很細，可以在手掌上，尺寸 93.5mm × 25.5mm × 70mm，淨重祇有 53.8g（含天線 8.9g），中國製造（Made in China），路由器由智邦 （Accton）代工製造，路由器背面帶可拆除的短 SMA 天線，但閒置太久沒有使用，所以決定將他拆解（Teardwon）。

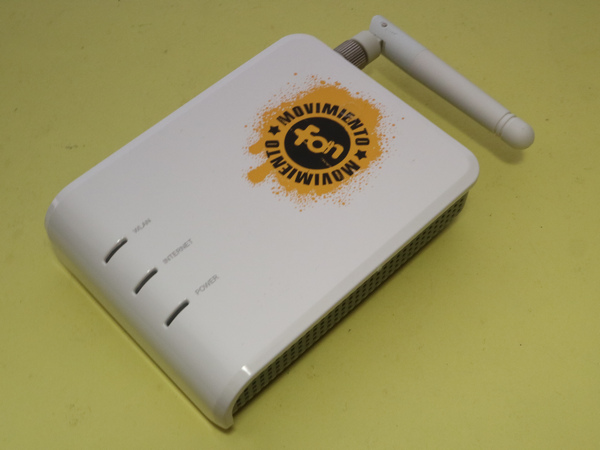

La Fonera FON2100F 路由器（Wireless Router）
La Fonera FON2100F 路由器（Wireless Router）的正面
La Fonera FON2100F 路由器（Wireless Router）的背面
La Fonera FON2100F 路由器（Wireless Router）的右側面
La Fonera FON2100F 路由器（Wireless Router）的左側面
La Fonera FON2100F 路由器（Wireless Router）的頂部
La Fonera FON2100F 路由器（Wireless Router）的底部

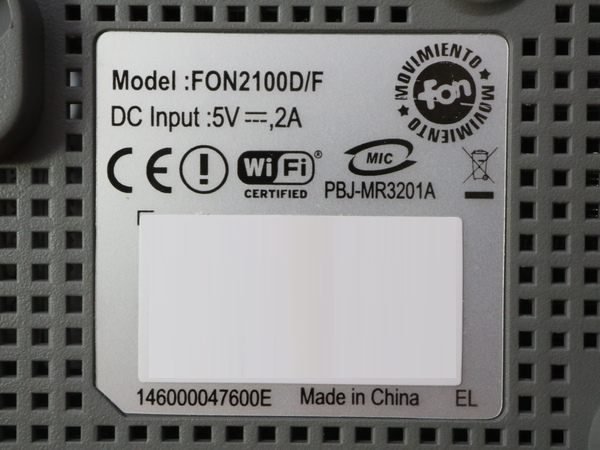

La Fonera FON2100F 路由器（Wireless Router）的規格標籤
拆解這台 La Fonera FON2100F 路由器（Wireless Router），首先要拆除在機背的 2顆十字螺絲，然後便可以分開底面殼，面殼編號 SX1-2，尺寸 95mm × 73mm × 3 / 23mm，重量有 30.7g，材質是 PC + ABS（94V0）。底殼編號 SX1，尺寸 91mm × 70mm × 10 / 19 / 23mm，重量有 19.6g，材質是 PC + ABS（94V0）。底蓋內有 1片 PCB板，PCB板編號 141231520000E，尺寸 85mm × 60mm × 1.6mm，淨重祇有 39.2g，雙面 HL1-VOR 94V-0 PCB板（Double Side Board），生產日期 0646（估計是 2006年），板上共有 3枚 IC（集成電路），Atheros AR2315A BGA 封裝 Wireless Wifi ＆ Bluetooth IC/ Ethernet Transceiver IC Chips，Hynix（海力士）HY57V281620ETP-H SOP-54 封裝 128Mb Synchronous DRAM based on 2M x 4Bank x16 I/O，ADDtek AMC1117 TO-252 封裝 1A Low Dropout Positive Regulator。板底共有 3枚 IC（集成電路），ST（意法半導體）25P64V6P SOP-16 封裝 64Mbit (8M x 8) Serial Flash. Memory，ALTIMA AC101LKQTE QFP-48 封裝 Ultra Low-Power 10/100 Ethernet Transceiver with Auto-MDIX，ANPEC APL1117 TO-223 封裝 1A Low Dropout Fast Response Positive Adjustable Regulator。

La Fonera FON2100F 路由器（Wireless Router）的螺絲位置
打開La Fonera FON2100F 路由器（Wireless Router）
La Fonera FON2100F 路由器（Wireless Router）的面殼（二）：

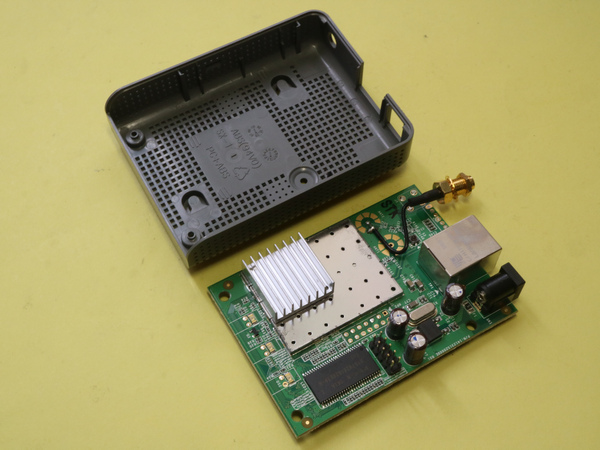

La Fonera FON2100F 路由器（Wireless Router）的底殼 + PCB板
La Fonera FON2100F 路由器（Wireless Router）的底殼
La Fonera FON2100F 路由器（Wireless Router）的PCB板正面
La Fonera FON2100F 路由器（Wireless Router）的 PCB板背面（二）：
