Apple（蘋果公司）COMBO 8221A 讀寫光碟機（CD-RW Drive） - 拆解（二）

Apple（蘋果公司）COMBO 8221A 讀寫光碟機（CD-RW Drive） - 拆解（二）：

這台內置 Apple（蘋果公司）讀寫光碟機（Combo DVD-ROM/CD-RW），Apple P/N：COMBO 8221A，內置在 Apple 15吋 Mac 電腦，屬於 DVD-ROM/CD-RW，生產廠商是 Panasonic Shikoku Electronics Co., Ltd. （Matsushita），型號 CW-8221-C，中國製造（Made in China），生產日期 NOVEMBER 2006（2006年11月），速度達到 24x CD-R，PATA介面，銀機身，讀寫光碟機尺寸 91 / 126mm × 103 / 12mm × 5 / 9.5mm。但電腦已經壞了！所以便將它拆解（Teardown）。

Apple（蘋果公司）COMBO 8221A 讀寫光碟機（CD-RW Drive）機芯（Mechanism）

拆解這台 Apple（蘋果公司）COMBO 8221A 讀寫光碟機（CD-RW Drive）機芯（Mechanism），首先要拆除頂蓋的 4顆十字螺絲，然後小心撬開頂蓋鐵板的倒扣，便可以打開頂蓋，鋁板頂蓋尺寸 91 / 126mm × 103 / 128mm × 4mm，重量有 26.8g。鋁板底蓋尺寸 91 / 126mm × 103 / 128mm × 9mm，重量有 18.9g。）

Apple（蘋果公司）COMBO 8221A 讀寫光碟機（CD-RW Drive）機芯（Mechanism）螺絲位置

打開 Apple（蘋果公司）COMBO 8221A 讀寫光碟機（CD-RW Drive）機芯（Mechanism）

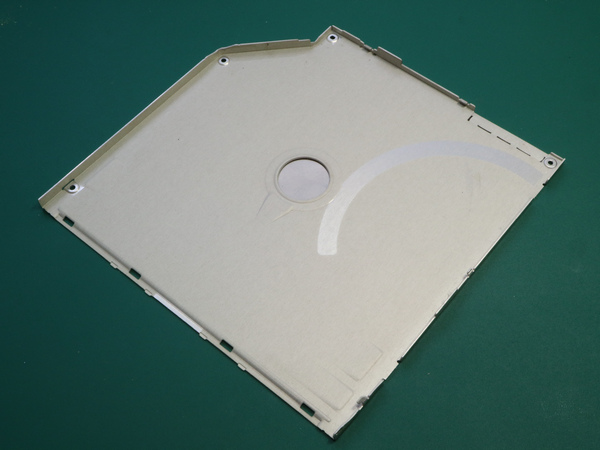

Apple（蘋果公司）COMBO 8221A 讀寫光碟機（CD-RW Drive）機芯（Mechanism）的鋁板頂蓋

Apple（蘋果公司）COMBO 8221A 讀寫光碟機（CD-RW Drive）機芯（Mechanism）的鋁板底蓋

拉出Apple（蘋果公司）COMBO 8221A 讀寫光碟機（CD-RW Drive）機芯

由於 Apple（蘋果公司）COMBO 8221A 讀寫光碟機（CD-RW Drive）機芯（Mechanism）分 2個部份，包括是光碟機（DVD-RW Drive）機芯（Mechanism）和機芯控制板（DVD-RW Control Board），將機械件的 1條 FFC 16-Pin 連接和 2顆十字螺絲拆除。便可以分開光碟機（DVD-RW Drive）機芯（Mechanism）和機芯控制板（DVD-RW Control Board），機芯尺寸 112mm ×69 / 78mm ×5.0mm，重量有 46g。機芯控制板尺寸 87 / 94mm × 35 / 67mm × 0.8mm，重量有 15.4g。
