Wavetek 275 可程式任意函數波產生器(Programmable Arbitrary / Function Generator)- 拆解(二):

Wavetek 275 可程式任意函數波產生器(Programmable Arbitrary / Function Generator)- 拆解(二):

這台 Wavetek 275 可程式任意函數波產生器(Programmable Arbitrary / Function Generator),型號是 275,尺寸 382mm × 218mm × 133mm,重量是 5.284kg(規格:5.9kg),生產廠商是 Wavetek San Diego Calif.,美國製造(Made in USA)。由於儀器壞了,沒有訊號輸出,所以將它拆解(Teardown)。

Wavetek 275 可程式任意函數波產生器(Programmable Arbitrary / Function Generator)
拆解這台 Wavetek 275 可程式任意函數波產生器(Programmable Arbitrary / Function Generator),首先要將頂和底部的各 2顆十字螺絲拆除,然後向後拉出鐵板。頂部鐵板尺寸 364mm × 210mm × 1.0mm,重量是 243g。底部鐵板有塑膠腳,尺寸 364mm × 210mm × 1 / 68mm,重量是 316g。

Wavetek 275 可程式任意函數波產生器(Programmable Arbitrary / Function Generator)的螺絲位置
打開 Wavetek 275 可程式任意函數波產生器(Programmable Arbitrary / Function Generator)的頂部鐵板
Wavetek 275 可程式任意函數波產生器(Programmable Arbitrary / Function Generator)的頂部鐵板
打開 Wavetek 275 可程式任意函數波產生器(Programmable Arbitrary / Function Generator)的底部鐵板
Wavetek 275 可程式任意函數波產生器(Programmable Arbitrary / Function Generator)的底部鐵板
Wavetek 275 Wavetek 275 可程式任意函數波產生器(Programmable Arbitrary / Function Generator)內有 4片 PCB板,包括處理器控制板(Microprocessor Control Board)、函數波產生板(Function Generator Board)、副控制板(Auxiliary Control Board)和面板控制顯示板(Front Panel Control / Display Board)。

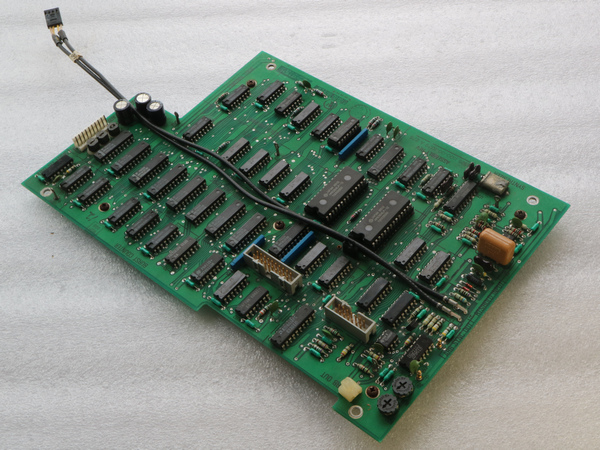

Wavetek 275 可程式任意函數波產生器(Programmable Arbitrary / Function Generator)的處理器控制板(Microprocessor Control Board)
Wavetek 275 可程式任意函數波產生器(Programmable Arbitrary / Function Generator)的函數波產生板(Function Generator Board)
Wavetek 275 可程式任意函數波產生器(Programmable Arbitrary / Function Generator)的副控制板(Auxiliary Control Board)
Wavetek 275 可程式任意函數波產生器(Programmable Arbitrary / Function Generator)的面板控制顯示板(Front Panel Control / Display Board)
拆解 Wavetek 275 可程式任意函數波產生器(Programmable Arbitrary / Function Generator)的前面板,首先將頂部 2顆螺絲拆除,拿出固定橫條,固定橫條材質是鋁,尺寸 208mm × 35mm × 1.5 / 8mm,重量是 74g,共有上下 2條。前面板有面板控制顯示板(Front Panel Control / Display Board),前面板尺寸 206mm × 120mm × 3mm,重量是111g。再拆除後板的4顆螺絲,右側板尺寸 381mm × 133mm × 19mm,重量是 690g。左側板尺寸 381mm × 133mm × 19mm,重量是 576g。後面板尺寸 202mm × 122mm × 2.3mm,重量是 137g。

Wavetek 275 可程式任意函數波產生器(Programmable Arbitrary / Function Generator)
Wavetek 275 可程式任意函數波產生器(Programmable Arbitrary / Function Generator)的固定橫條

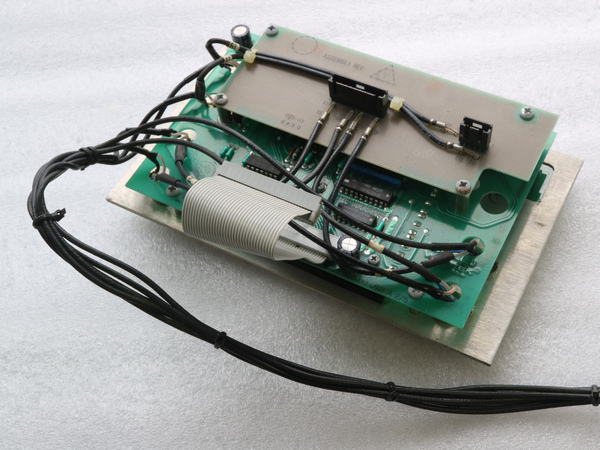

Wavetek 275 可程式任意函數波產生器(Programmable Arbitrary / Function Generator)的前面板
Wavetek 275 可程式任意函數波產生器(Programmable Arbitrary / Function Generator)的側板

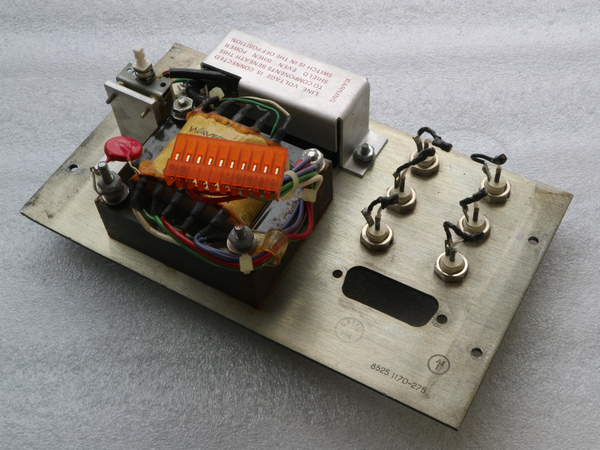

Wavetek 275 可程式任意函數波產生器(Programmable Arbitrary / Function Generator)的後面板正面
Wavetek 275 可程式任意函數波產生器(Programmable Arbitrary / Function Generator)的後面板背面
後面板安裝了電源變壓器(Power Transformer)編號是 1204-00-0049,尺寸 76mm × 64mm × 59mm,重量是 985g,生產廠商是 WAVETEK,生產日期是 8504(估計是 1985年)。電源變壓器繞組 45–45–1.5–1.5 –GND –NC –NC –NC –5 –5 (1 –2 –3 –4 –5 –6 –7 –8 –9 –10)。

Wavetek 275 可程式任意函數波產生器(Programmable Arbitrary / Function Generator)的電源變壓器
Wavetek 275 可程式任意函數波產生器(Programmable Arbitrary / Function Generator)的電源變壓器
