Philips（飛利浦）150B4CS 液晶顯示器（LCD Monitor）LCD 屏 - 拆解（四）

Philips（飛利浦）150B4CS 液晶顯示器（LCD Monitor）LCD 屏 - 拆解（四）：

Philips（飛利浦）150B4CS 液晶顯示器（LCD Monitor）內的 TFT LCD 屏（Thin Film Transistor Liquid Crystal Display Panel）是 ChungHwa（Chunghwa Picture Tubes, Ltd / 中華映管）型號 CLAA150xG FH2VUA3B 31809919R，在台灣生產（Made in Taiwan），生產時間估計在 0336（2003年），尺寸是 326mm × 250mm × 12mm。圓形基座尺寸是 ψ218mm × 8 / 38mm，重量是 655g。圓形基座支架尺寸是 180mm × 57 / 92mm × 26.5 / 38mm，重量是 411g。

ChungHwa（中華映管）FH2VUA3B LCD 顯示屏的正面

ChungHwa（中華映管）FH2VUA3B LCD 顯示屏的背面

拆解這片 ChungHwa 的型號 FH2VUA3B，首先要將顯示屏控制板與塑膠板分開，然後拆開金屬鐵框，金屬鐵框與塑膠板都是使用鎖扣方式來固定，所以要用一字螺絲批在鎖扣的位置撬開，金屬鐵框鎖扣共 10個鎖扣（底部 4個鎖扣 + 頂部 4個鎖扣 + 左側 1個鎖扣 + 右側 1個鎖扣），便可以將金屬鐵框和塑膠框分開。金屬鐵框尺寸是 326mm × 250mm × 9mm，重量是 78g。金屬鐵底盆尺寸是 326mm × 250mm × 9mm，重量是 185g，厚度是 0.88mm。塑膠框尺寸是 325mm × 249mm × 7mm，重量是 23g。塑膠板頂部和底部各有 2支 CCFL 燈管，CCFL（Cold Cathode Fluorescent Lamp）燈管用膠紙固定，燈管長度 324mm，重量是 8g。

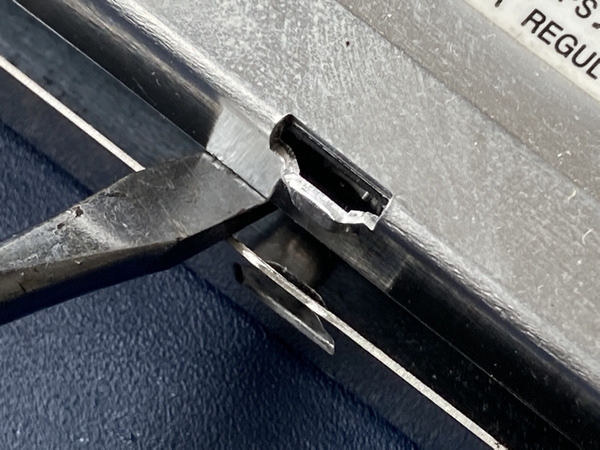

ChungHwa（中華映管）FH2VUA3B LCD 顯示屏的鎖扣

ChungHwa 的型號 FH2VUA3B LCD 顯示屏的內部結構，FH2VUA3B 是薄膜電晶體液晶顯示屏（Thin Film Transistor Liquid Crystal Display Panel），簡稱是 TFT-LCD 屏，拆開金屬框後，便可以看到複雜的結構，第 1片是前端偏光片（Front Polarizer）、彩色濾色片（Color filters）、LCD 玻璃基板（LCD Grass）尺寸是 315mm × 240mm × 2.03mm，重量是 316g。後部偏光片（Rear polarizer），尺寸是 312mm × 234mm × 0.48mm，重量是 40g。導光片（Ligh Pipe）尺寸是 312mm × 234mm × 0.15mm，重量是 15g。第 2片尺寸是 312mm × 234mm × 0.12mm，重量是 15g。反光板（Reflector）尺寸是 312mm × 234mm × 4.05mm，重量是 359g。底塑膠片尺寸是 312mm × 234mm × 0.20mm，重量是 12g。2邊有 CCFL 燈管（共 2支），提供光源，尺寸是 324mm × 5mm × 5mm，重量是 8g。而驅動 IC 電路（包含Data Driver 與 Scan Driver），水平放置的 Data Driver 驅動電路，共有 8顆驅動 IC，而垂直放置的 Scan Driver 驅動電路，共有 3 顆驅動 IC。
