Canon TS-120TL 12位液晶顯示器計算機 - 拆解

Canon TS-120TL 12位液晶顯示器計算機 - 拆解:

這台桌面計算機(Calculator)是 12位液晶顯示器計算機(12 Digit Desktop Calculator),品牌是日本佳能(Canon / キヤノン),型號是 TS-120TL,包裝盒尺寸為 230mm × 131mm × 23mm,重量是 111.0g。主機尺寸為 165mm × 104mm × 14mm,已經沒有用,所以拆解(Teardown)。Canon TS-120TL 12位液晶顯示器計算機 PCB 板尺寸為 105mm × 94mm × 1.0mm,雙面 PCB 板(Double Side PCB),PCB 板編號是 TS-120TL VER4 YK10730-8,生產時間估計 1995年,生產廠家 CANON YEEKING 代工。

Canon TS-120TL 12位液晶顯示器計算機
Canon TS-120TL 12位液晶顯示器計算機的包裝盒
Canon TS-120TL 12位液晶顯示器計數機的正面
Canon TS-120TL 12位液晶顯示器計數機的背面
Canon TS-120TL 12位液晶顯示器計數機的側面

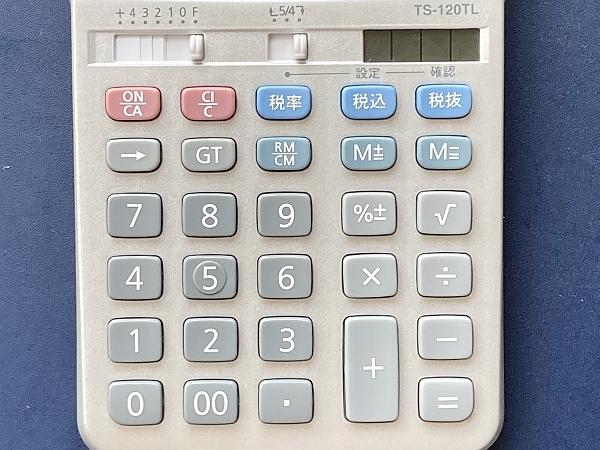

Canon TS-120TL 12位液晶顯示器計數機的按鍵

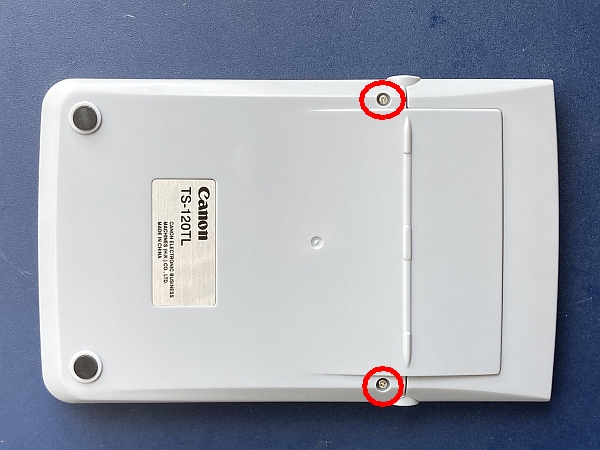

Canon TS-120TL 12位液晶顯示器計數機機背的十字螺絲位置
Canon TS-120TL 12位液晶顯示器計數機機背的十字螺絲
拆開Canon TS-120TL 12位液晶顯示器計數機
由於 Canon TS-120TL 12位液晶顯示器計數機的 PCB 板是用4顆螺絲和塑膠柱固定,如果要拆開 PCB 板和螺絲,但決定要拆開,祇需要用螺絲批拗起 PCB板,塑膠柱便會分離,很艱還原!

Canon TS-120TL 12位液晶顯示器計數機的螺絲和塑膠柱位置
Canon TS-120TL 12位液晶顯示器計數機的 PCB 板正面
Canon TS-120TL 12位液晶顯示器計數機的 PCB 板背面

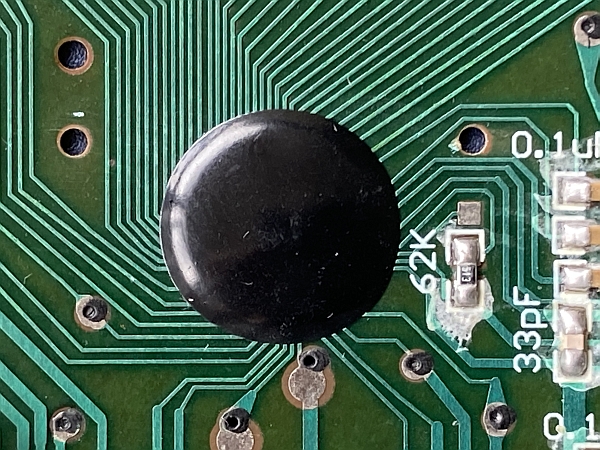

Canon TS-120TL 12位液晶顯示器計數機的 IC
LCD顯示液晶屏幕尺寸為 93mm × 29mm × 2.70mm,總腳數是 34。

Canon TS-120TL 12位液晶顯示器計數機的 LCD顯示液晶屏幕
數字按鍵尺寸為 13mm × 10mm × 5.0mm,+按鍵尺寸為 25mm × 13mm × 5.0mm。矽膠按鍵盤尺寸為 87mm × 95mm × 1 / 3mm。

Canon TS-120TL 12位液晶顯示器計數機的按鍵
Canon TS-120TL 12位液晶顯示器計數機的 Silicon Pad
Canon TS-120TL 12位液晶顯示器計數機的機殼
品牌型號:佳能(Canon)12位數小型桌面計算機(12 Digit Desktop Calculator)
型號:TS-120TL
螢幕:12位液晶顯示
功能:商務計算 + 稅計算
鍵盤:34按鍵
電池:太陽能 + 1.5V(LN420) × 1
顏色:白色 + 銀色
機身設計:桌面,可調節角度
機身尺寸:165mm × 104mm × 14mm
重量:111.0g(含包裝盒)
生産地:中國製造(Made in China)
日期:估計2002年
參考售價:¥?
