Fujitsu（富士通）Lifebook S-4562 手提電腦充電池 - 拆解（十）

Fujitsu（富士通）Lifebook S-4562 手提電腦充電池 - 拆解（十）：

Fujitsu（富士通）Lifebook S-4562 手提電腦的充電池是鋰電池組（Li-Ion，Lithium Ion Battery Pack），電池容量是 10.8V 3100mA/H，生產廠商是 Fujitsu 型號 CPO24488-01，在日本製造（Made in Japan），尺寸 157mm × 86mm × 16mm，重量有 273g。要拆解鋰充電池組，先要準備一字螺絲批、撬片和界刀工具。如要更換新電池，便需要相同電壓的電池組，以便防止鋰充電池保護板鎖死，因為手提電腦電池都是智能監察，電池拆下來，IC 晶片便會斷電，保護板就會自動鎖死不能使用，當然可以用專業筆記本電池晶片軟體 SBW（Smart battery workshop）解鎖。這個是Fujitsu（富士通）Lifebook S-4562 手提電腦（Notebook）的鋰充電池組（Rechargeable Li-ion Battery Pack），因為手提電腦已經壞了，所以電池電池沒有用了，便要將鋰充電池拆解（Teardown）。

※※ 注意：拆解鋰離子充電池有一定的風險，非專業人士千萬不要拆解，以免發生意外！筆者不負任何責任！

Fujitsu（富士通）Lifebook S-4562 手提電腦的充電池組（Lithium Ion Battery Pack）

Fujitsu（富士通）Lifebook S-4562 手提電腦充電池組（Lithium Ion Battery Pack）的正面

Fujitsu（富士通）Lifebook S-4562 手提電腦充電池組（Lithium Ion Battery Pack）的標籤

由於Fujitsu（富士通）Lifebook S-4562 鋰充電池組（Lithium Battery Pack）組合得很緊密，所以拆解需要用少許暴力，用大型一字螺絲批在鋰充電池組邊旁撬開上下蓋，然後沿中間的超聲波銲線撬開，便可以分開上下蓋。打開鋰充電池組便看到有 6顆方形鋰充電池（Lithium Battery），6顆方形鋰充電池分 3組（2顆並聯，3組串聯），輸出電壓是 10.8V（3.6V×3組=10.8V），編號 0104072045656 FD7PE6 43209，但並沒有發現 6顆鋰充電池有化學變化和電壓正常。方形鋰充電池尺寸 50mm × 34mm × 10mm，重量有 36.5g，電壓是 3.6V。

Fujitsu（富士通）Lifebook S-4562 手提電腦充電池組（Lithium Ion Battery Pack）的頂蓋

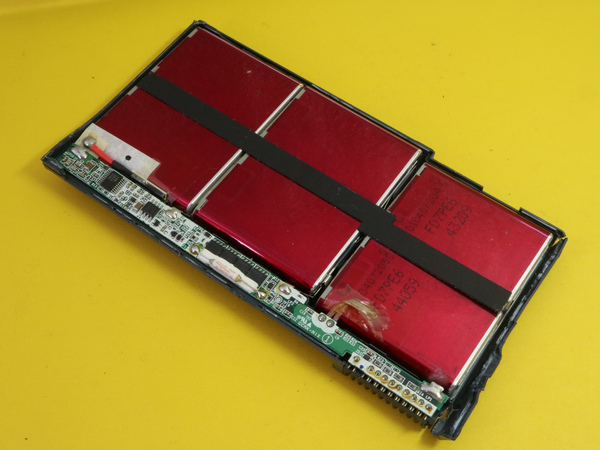

Fujitsu（富士通）Lifebook S-4562 手提電腦充電池的底蓋+鋰充電池組（Lithium Ion Battery Pack）

Fujitsu（富士通）Lifebook S-4562 手提電腦充電池組（Lithium Ion Battery Pack）的鋰充電池

Fujitsu（富士通）Lifebook S-4562 鋰充電池組（Lithium Battery Pack）充電板尺寸 150mm × 7 / 9mm × 0.6mm，重量有 6.2g。共有 6枚 IC（集成電路），編號 3836 0105 M01 SOP-20 封裝，編號 S24C0 SOP-8 封裝 2K 5.0V I2C Serial EEPROM，4枚編號 TPC8103 SOP-8 封裝 Field Effect Transistor。
