Panasonic（松下）JU-257A605P 3.5吋軟盤驅動器（Floppy Disk Drive）PCB 板 - 拆解（三）

Panasonic（松下）JU-257A605P 3.5吋軟盤驅動器（Floppy Disk Drive）PCB 板 - 拆解（三）：

這台是 Panasonic（松下）JU-257A605P 3.5吋（3½ inch，90mm）軟盤驅動器（FDD，Floppy Disk Drive）有2片主控制 PCB 板，主控制 PCB 板（Main Control Board）和主軸馬達（Spindle Motor Control Board），2片 PCB板用 1條 10-Pin FFC（Flex Flat Cable）連接。

Panasonic（松下）JU-257A605P 3.5吋軟盤驅動器（Floppy Disk Drive）PCB 板

Panasonic（松下）JU-257A605P 3.5吋軟盤驅動器（Floppy Disk Drive）主控制 PCB 板（Main Control Board）尺寸為 55 / 63mm × 81 / 95mm × 1.0mm，重量有16.6g，單面 CMK-77XPCB板（Single Side PCB），PCB 板編號是 FPK05790B3，生產時間 7JO4A1S。主控制 PCB 板（Main Control Board）上祇有 1枚 IC（集成電路），Panasonic（松下）的編號 FQL01840B4 QFP-80 封裝軟盤驅動控制器（FDD Controller）。

Panasonic（松下）JU-257A605P 3.5吋軟盤驅動器（Floppy Disk Drive）主控制 PCB 板的正面

Panasonic（松下）JU-257A605P 3.5吋軟盤驅動器（Floppy Disk Drive）主控制 PCB 板的背面

Panasonic（松下）的編號 FQL01840B4 QFP-80 封裝軟盤驅動控制器（FDD Controller）

產品主控制 PCB 板主要零件（BOM）：

Type	Brand	P/N	Packaging
IC101 - FDD Controller	Panasonic	FQL01840B4	QFP-80

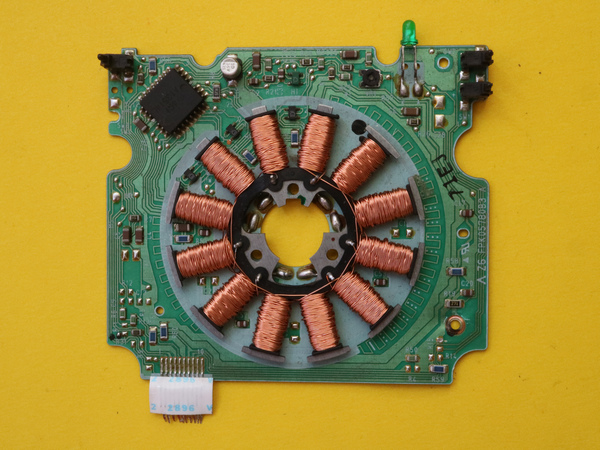

Panasonic（松下）JU-257A605P 3.5吋軟盤驅動器（Floppy Disk Drive）主軸馬達（Spindle Motor Control Board）尺寸為 84mm × 73mm × 1.0mm，重量有 47.8g，單面 PCB板（Single Side PCB），PCB 板編號是 Z6 FPK05780B3A，生產時間不詳。主軸馬達（Spindle Motor Control Board）上祇有 1枚 IC（集成電路），Hitachi（日立）的編號 A13514L QFP-32 封裝Three-Phase Brushless Motor Driver。
