Hitachi VT-498EM VCR 錄影機磁頭拆解(八)

Hitachi VT-498EM VCR 錄影機磁頭拆解(八):

Hitachi(日立)VT-498EM VCR(Video Cassette Recorder) 錄影機,4磁頭錄影機(4 Head),VT-498EM 已經拆解很久,現在才有時間拆解錄影機磁頭(旋轉磁頭鼓 / 播放及錄影頭 / Rotating Video Head Drum),這個錄影機磁頭造工很精細,磁頭編號是 Z4PA923,尺寸 ψ62mm × 52mm,重量是 392.8g。

Hitachi(日立)VT-498EM VCR 錄影機磁頭(Rotating Video Head Drum)
Hitachi(日立)VT-498EM VCR 錄影機磁頭(Rotating Video Head Drum)的正面

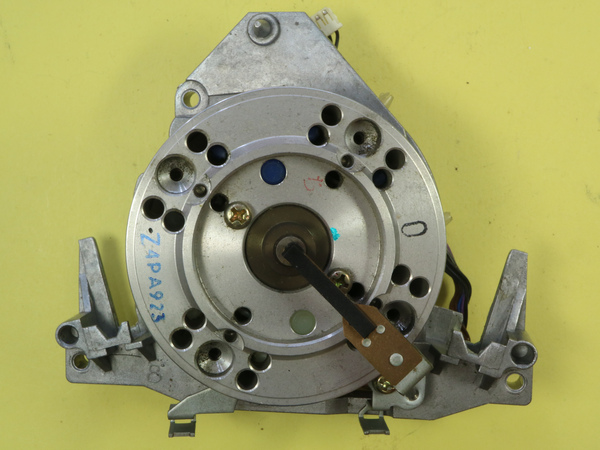

Hitachi(日立)VT-498EM VCR 錄影機磁頭(Rotating Video Head Drum)的頂部
Hitachi(日立)VT-498EM VCR 錄影機磁頭(Rotating Video Head Drum)的底部
首先在 Hitachi(日立)VT-498EM VCR(Video Cassette Recorder) 錄影機磁頭(Rotating Video Head Drum)的底部拆除 2顆十字螺絲(固定鋁環),然後取出底部的永磁殼,尺寸 ψ47mm × 12mm,重量有 26.8g。再拆除 PCB板的上 3顆十字螺絲,PCB 板編號 TK-437,尺寸 59mm × 52mm × 1.6mm,重量有 28.1g(含線圈),單面 94V-0 PCB板(Single Side Board)。PCB 板底是有無刷馬達的線圈(9個線圈),線圈 ψ40mm × 8mm。

Hitachi(日立)VT-498EM VCR 錄影機磁頭(Rotating Video Head Drum)的螺絲位置
Hitachi(日立)VT-498EM VCR 錄影機磁頭(Rotating Video Head Drum)的 2顆十字螺絲
Hitachi(日立)VT-498EM VCR 錄影機磁頭(Rotating Video Head Drum)+ 永磁殼
Hitachi(日立)VT-498EM VCR 錄影機磁頭(Rotating Video Head Drum)的永磁殼
Hitachi(日立)VT-498EM VCR 錄影機磁頭(Rotating Video Head Drum)的螺絲位置
Hitachi(日立)VT-498EM VCR 錄影機磁頭(Rotating Video Head Drum)的 3顆十字螺絲
Hitachi(日立)VT-498EM VCR 錄影機磁頭(Rotating Video Head Drum)+ PCB板
拆除在 Hitachi(日立)VT-498EM VCR 錄影機磁頭(Rotating Video Head Drum)鋁環的1顆六角螺絲,鋁環尺寸 ψ16mm × 6mm,重量有 2.8g。然後分離磁頭鼓,下磁頭鼓尺寸 ψ62mm × 17 / 25mm,重量有 91.3g,有 4組感應線圈。上磁頭鼓尺寸 ψ62mm × 12 / 14mm,重量有 62.0g,有 4個單磁頭。中間有轉軸和 4組感應線圈,轉軸尺寸 ψ55.5mm × 5 / 24 / 52mm,重量有 96.0g。

Hitachi(日立)VT-498EM VCR 錄影機磁頭(Rotating Video Head Drum)的螺絲位置
Hitachi(日立)VT-498EM VCR 錄影機磁頭(Rotating Video Head Drum)的鋁環
Hitachi(日立)VT-498EM VCR 錄影機磁頭(Rotating Video Head Drum)上磁頭鼓+下磁頭鼓
Hitachi(日立)VT-498EM VCR 錄影機磁頭(Rotating Video Head Drum)下磁頭鼓
Hitachi(日立)VT-498EM VCR 錄影機磁頭(Rotating Video Head Drum)上磁頭鼓 + 轉軸
Hitachi(日立)VT-498EM VCR 錄影機磁頭(Rotating Video Head Drum)上磁頭鼓
Hitachi(日立)VT-498EM VCR 錄影機磁頭(Rotating Video Head Drum)轉軸
Hitachi(日立)VT-498EM VCR 錄影機磁頭(Rotating Video Head Drum)全部零件
