LG DC593NW DVD/VCR 二合一播放機錄影機磁頭拆解（八）：

LG DC593NW DVD/VCR 二合一播放機錄影機磁頭拆解（八）：

LG DC593NW 是一台 DVD 和 VCR 二合一播放機‎（Combo Player），VCR（Video Cassette Recorder）播放及錄影功能，6磁頭錄影機（6 Head），DC593NW已經拆解很久，現在才有時間拆解錄影機磁頭（旋轉磁頭鼓 / 播放及錄影頭 / Rotating Video Head Drum），磁頭編號是 8P6C 0813，這個錄影機磁頭造工很精細，磁頭尺寸 ψ62mm × 42mm，重量是 213.2g。

LG DC593NW DVD/VCR 二合一播放機錄影機磁頭（Rotating Video Head Drum）

LG DC593NW DVD/VCR 二合一播放機錄影機磁頭（Rotating Video Head Drum）的正面

LG DC593NW DVD/VCR 二合一播放機錄影機磁頭（Rotating Video Head Drum）的頂部

LG DC593NW DVD/VCR 二合一播放機錄影機磁頭（Rotating Video Head Drum）的底部

首先在 LG DC593NW DVD/VCR 二合一播放機錄影機磁頭（Rotating Video Head Drum）的頂部拆除 2顆十字螺絲（固定 PCB 板） + 3顆十字螺絲（固定線圈），然後取出 PCB 板，PCB 板編號 VH4301-GK 2C，尺寸 44mm × 40mm × 1.0mm，重量有 19.2g（含線圈），單面 PCB板（Single Side Board），生產日期是 0813（估計是 2013年）。PCB 板底是有無刷馬達的線圈（12個線圈），線圈 ψ40mm × 7mm。再拆除在永磁殼的 2顆十字螺絲，永磁殼編號 VH4300，尺寸ψ47mm × 11mm，重量有 22.8g。

LG DC593NW DVD/VCR 二合一播放機錄影機磁頭（Rotating Video Head Drum）的螺絲位置

LG DC593NW DVD/VCR 二合一播放機錄影機磁頭（Rotating Video Head Drum）的5顆十字螺絲

LG DC593NW DVD/VCR 二合一播放機錄影機磁頭（Rotating Video Head Drum）的PCB板

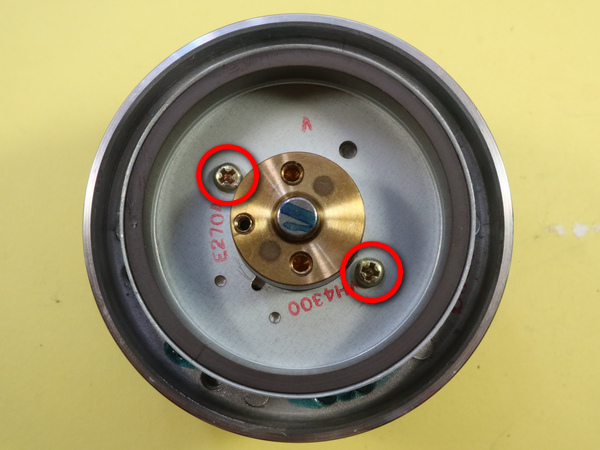

LG DC593NW DVD/VCR 二合一播放機錄影機磁頭（Rotating Video Head Drum）的螺絲位置

LG DC593NW DVD/VCR 二合一播放機錄影機磁頭（Rotating Video Head Drum）的永磁殼

拆除在 LG DC593NW DVD/VCR 二合一播放機錄影機磁頭（Rotating Video Head Drum）銅環的 1顆六角螺絲，銅環尺寸ψ18mm × 6mm，重量有9.8g。然後分離磁頭鼓，上磁頭鼓尺寸 ψ62mm × 13 / 24mm，重量有 90.7g，有 2個單磁頭 + 2個雙磁頭和 6組線圈。下磁頭鼓尺寸 ψ62mm × 13 / 42mm，重量有 64.9g，有6組感應線圈。
