Unique ADSL 調製解調器濾波器(Microfilter)- 拆解

Unique ADSL 調製解調器濾波器(Microfilter)- 拆解:

這個是用在 Unique ADSL(非對稱數位用戶線路 / Asymmetric Digital Subscriber Line)調製解調器(Modem / Modulator-demodulator / 數據機)用的濾波器(Microfilter),型號 MSP-03HK。尺寸 53.5mm × 23 / 26mm × 28 / 49mm,重量有 25g,內有 1片 PCB板,單面 PCB板(Single Side PCB),PCB板上祇有電阻(Resistor)、電容(Capacitor)電感(Inductor)組成濾波器。

Unique MSP-03HK ADSL 調製解調器濾波器(Microfilter)
Unique MSP-03HK ADSL 調製解調器濾波器(Microfilter)的正面
Unique MSP-03HK ADSL 調製解調器濾波器(Microfilter)的背面
Unique MSP-03HK ADSL 調製解調器濾波器(Microfilter)的右側面
Unique MSP-03HK ADSL 調製解調器濾波器(Microfilter)的左側面
Unique MSP-03HK ADSL 調製解調器濾波器(Microfilter)的頂部
Unique MSP-03HK ADSL 調製解調器濾波器(Microfilter)的底部
撬開Unique MSP-03HK ADSL 調製解調器濾波器(Microfilter)兩側鎖扣
分離Unique MSP-03HK ADSL 調製解調器濾波器(Microfilter)塑膠殼
Unique MSP-03HK ADSL 調製解調器濾波器(Microfilter)的內部
Unique MSP-03HK ADSL 調製解調器濾波器(Microfilter) PCB板的正面
Unique MSP-03HK ADSL 調製解調器濾波器(Microfilter) PCB板的背面
相關網址:
※ Unique UQL-2A ADSL 調製解調器(Modem)- 拆解(一)
※ Unique UQL-2A ADSL 調製解調器(Modem)PCB 板 - 拆解(二)

2020年 1月 31日 天氣報告
氣溫:14.7@ 22:00
相對濕度:百分之 52%
天氣:大致天晴

2020年1月30日 星期四

Unique UQL-2A ADSL 調製解調器(Modem)PCB 板 - 拆解(二)

Unique UQL-2A ADSL 調製解調器(Modem)PCB 板 - 拆解(二):

這台是 Unique ADSL(非對稱數位用戶線路 / Asymmetric Digital Subscriber Line)調製解調器(Modem / Modulator-demodulator / 數據機)(Modulator / Demodulator),型號 UQL-2A,尺寸 120mm × 105mm × 21 / 29mm,重量有 140g。生產時間 Y03W28(估計在 2003年第 28周)。

Unique UQL-2A ADSL Modem 控制板(Main Control Board)
Unique UQL-2A ADSL Modem 控制板(Main Control Board)的正面

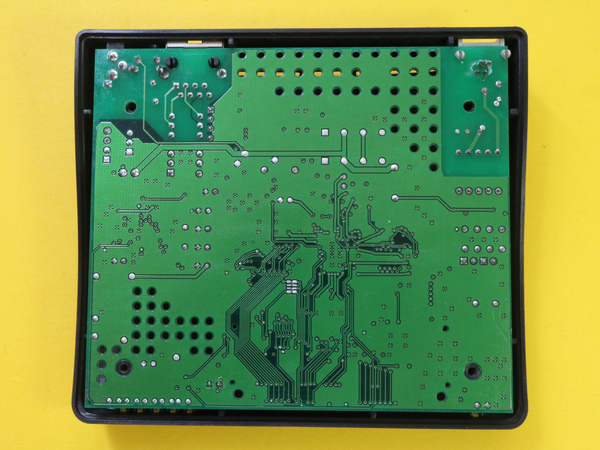

Unique UQL-2A ADSL Modem 控制板(Main Control Board)的背面
Unique UQL-2A ADSL Modem控制板(Main Control Board)內有 1片 PCB板,尺寸 110mm × 95mm × 1.6mm,重量有 64g,雙面 PCB板(Double Side PCB),PCB板編號 SC303 VER.B,生產廠商 UHCL HONG KONG,生產時間 APR2003 0313 (估計在 2003年 4月)。控制板(Main Control Board)上祇有 7枚 IC(集成電路),Hyundai(現代)編號 HY29LV160BT-90V TSOP-48 封裝 16 Mbit (2M x 8/1M x 16) Low Voltage Flash Memory,V-Data 編號 VDS6616A4A-6 TSOP-54 封裝 Synchronous DRAM(1M X 16 Bit X 4 Banks),Realtek(瑞昱)編號 RTL8201BL LQFP-48 封裝 Single Chip Single Port 10/100M Fast Ethernet Phyceiver,Philips(飛利浦)編號 74HC02D SOP-14 封裝 Quad 2-Input NOR Gate,Conexant(科勝訊)編號 CX82310-14 BGA 封裝,編號 B1117NM235 SOT-223 封裝 1.0Amp Low Dropout Voltage Regulator 1.8V,編號 B1117N33M237 SOT-223 封裝 1.0Amp Low Dropout Voltage Regulator 3.3V。

Hyundai(現代)編號 HY29LV160BT-90V TSOP-48 封裝 16 Mbit (2M x 8/1M x 16) Low Voltage Flash Memory
V-Data 編號 VDS6616A4A-6 TSOP-54 封裝 Synchronous DRAM(1M X 16 Bit X 4 Banks)
Realtek(瑞昱)編號 RTL8201BL LQFP-48 封裝 Single Chip Single Port 10/100M Fast Ethernet Phyceiver
Philips(飛利浦)編號 74HC02D SOP-14 封裝 Quad 2-Input NOR Gate
Conexant(科勝訊)編號 CX82310-14 BGA 封裝 IC
編號 B1117NM235 SOT-223 封裝 1.0Amp Low Dropout Voltage Regulator 1.8V
編號 B1117N33M237 SOT-223 封裝 1.0Amp Low Dropout Voltage Regulator 3.3V
產品主控制 PCB 板主要零件(BOM):
Type
Brand
P/N
Packaging
U1 - 16 Mbit (2M x 8/1M x 16) Low Voltage Flash Memory
Hyundai
HY29LV160BT-90V
TSOP-48
U9 - Synchronous DRAM(1M X 16 Bit X 4 Banks)
V-Data
VDS6616A4A-6
TSOP-54
U20 - Single Chip Single Port 10/100M Fast Ethernet Phyceiver
Realtek
RTL8201BL
LQFP-48
U21 - Quad 2-Input NOR Gate
Philips
74HC02D
SOP-14
U22 - ?
Conexant
CX82310-14
BGA
U26 - 1.0Amp Low Dropout Voltage Regulator 1.8V
?
B1117NM235
SOT-223
U29 - 1.0Amp Low Dropout Voltage Regulator 3.3V
?
B1117N33M237
SOT-223

相關網址:
※ Unique UQL-2A ADSL 調製解調器(Modem)- 拆解(一)
※ Unique ADSL 調製解調器濾波器(Microfilter)- 拆解

2020年 1月 30日 天氣報告
氣溫:14.6@ 19:10
相對濕度:百分之 35%
天氣:天晴乾燥

2020年1月29日 星期三

Unique UQL-2A ADSL 調製解調器(Modem)- 拆解(一)

Unique UQL-2A ADSL 調製解調器(Modem)- 拆解(一):

ADSL(非對稱數位用戶線路 / Asymmetric Digital Subscriber Line)因為上行(從用戶到電信服務提供商方向,如上傳動作)和下行(從電信服務提供商到用戶的方向,如下載動作)頻寬不對稱(即上行和下行的速率不相同)因此稱為非對稱數位用戶線路。這台是 Unique ADSL(非對稱數位用戶線路 / Asymmetric Digital Subscriber Line)調製解調器(Modem / Modulator-demodulator / 數據機)(Modulator / Demodulator),型號 UQL-2A,尺寸120mm × 105mm × 21 / 29mm,重量有 140g。生產時間 Y03W28(估計在 2003年第 28周)。

Unique UQL-2A ADSL 調製解調器(Modem)

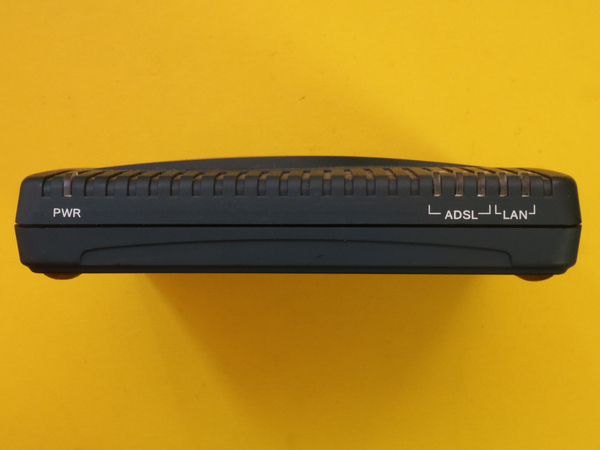

Unique UQL-2A ADSL 調製解調器(Modem)的正面
Unique UQL-2A ADSL 調製解調器(Modem)的背面
Unique UQL-2A ADSL 調製解調器(Modem)的右側面
Unique UQL-2A ADSL 調製解調器(Modem)的左側面
Unique UQL-2A ADSL 調製解調器(Modem)的頂部
Unique UQL-2A ADSL 調製解調器(Modem)的底部
拆解這台 Unique UQL-2A ADSL 調製解調器(Modem)是很簡單,祇需要拆除底部的 4顆十字螺絲,便可以分離底面殼,調製解調器內部有 1片 PCB 板。

Unique UQL-2A ADSL 調製解調器(Modem)的螺絲位置
Unique UQL-2A ADSL 調製解調器(Modem)的4顆十字螺絲
Unique UQL-2A ADSL 調製解調器(Modem)的底殼
Unique UQL-2A ADSL 調製解調器(Modem)的 PCB板和面殼
Unique UQL-2A ADSL 調製解調器(Modem)的 PCB板
相關網址:
※ Unique UQL-2A ADSL 調製解調器(Modem)PCB 板 - 拆解(二)
※ Unique ADSL 調製解調器濾波器(Microfilter)- 拆解

2020年 1月 29日 天氣報告
氣溫:14.5@ 20:40
相對濕度:百分之 45%
天氣:天晴

2020年1月28日 星期二

組合式旋轉開關(Rotary Switch)- 拆解

組合式旋轉開關(Rotary Switch)- 拆解:

這個組合式旋轉開關(Rotary Switch / 旋轉式波段開關)是基本單軸雙切(Single Pole Double Throw / SPDT),旋轉開關是以旋轉手柄來控制主觸點通斷的一種開關,但每個觸片(Wafer)的觸點配置是 6PDT(Six Pole Double Throw),還可以自由增加觸片數目,達到個人需要的開關數目。

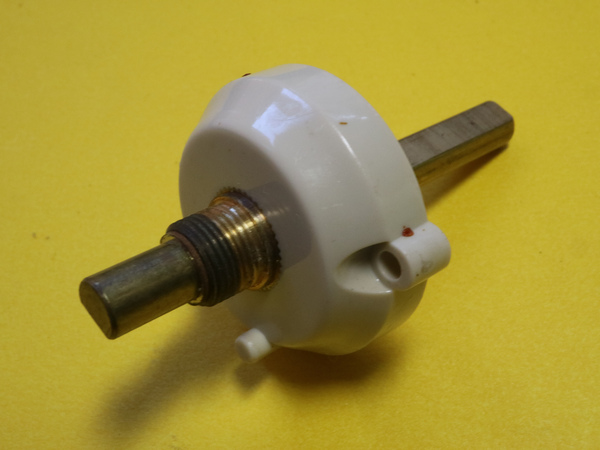

單軸雙切(Single Pole Double Throw / SPDT)旋轉開關
