Hitachi VT-498EM VCR 錄影機高頻訊號處理板拆解（六）

Hitachi VT-498EM VCR 錄影機高頻訊號處理板拆解（六）：

Hitachi（日立）VT-498EM VCR（盒式磁帶錄像機 / Video Cassette Recorder） 錄影機高頻訊號處理板（RF Signal Processing Board）尺寸為 280mm × 175 / 183mm × 1.6mm，重量有 242g（不包括高頻頭），單面 HTK-5V 板（Single Side PCB），PCB編號是 150042，生產廠商是 SSA，生產時間 P0201（估計在 1991年）。

Hitachi VT-498EM VCR 錄影機高頻訊號處理板（RF Signal Processing Board）的正面

Hitachi VT-498EM VCR 錄影機高頻訊號處理板（RF Signal Processing Board）的背面

Hitachi VT-498EM VCR 錄影機高頻訊號處理板（RF Signal Processing Board）上 1片 Module（模組），HT4603-9B09 SIP-9 封裝。高頻訊號處理板（RF Signal Processing Board）共有 16枚 IC（集成電路），Rohm（羅姆電子）BA7755 SIP-5 封裝的 High-voltage Audio Head Selection Switch，Rohm（羅姆電子）BA7751A SIP-24 封裝的 Normal Audio Signal Processings，Sanyo（三洋電機）LA7016 SIP-8 封裝的 Electronic Switch for Use in VTR Application，Hitachi（日立）HD49719NT DIP-64 封裝，Mitsubishi（三菱電機）M54874P DIP-32 封裝，Hitachi（日立）HA13403VA SP-23TB 封裝的 Three Phase Brushless Motor Driver，3枚 Rohm（羅姆電子）BU4053B DIP-16 封裝的 Triple 2-channel analog multiplexer / demultiplexer，Rohm（羅姆電子）BA6303 DIP-16 封裝的FG System Speed Servo Controller，Sanyo（三洋電機）LA7935 DIP-22 封裝的 Tuner Decorder IC，JRC（日本無線株式會社）LM2903D DIP-8 封裝的 Low Power Dual Voltage Comparator，NEC（日本電氣）D4066BC DIP-14 封裝的 14-Stage Ripple-Carry Binary Counter/Divider and Oscillator，Hitachi（日立）HD614088S DIP-64 封裝的 4-Bit Single Chip Microcomputer，Rohm（羅姆電子）BA6209 SIP-10 封裝的 Reversible Motor Driver，Rohm（羅姆電子）BA6993 SIP-8 封裝的 Dual Comparator。

Rohm（羅姆電子）BA7755 SIP-5 封裝的 High-voltage Audio Head Selection Switch

Sanyo（三洋電機）LA7016 SIP-8 封裝的 Electonic Switch for Use in VTR Application

Sanyo（三洋電機）LA7016 SIP-8 封裝的 Electronic Switch for Use in VTR Application

Hitachi（日立）HD49719NT DIP-64 封裝 IC

Mitsubishi（三菱電機）M54874P DIP-32 封裝 IC

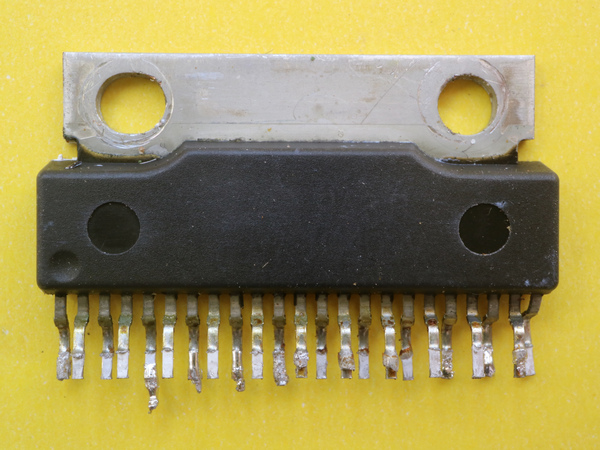

Hitachi（日立）HA13403VA SP-23TB 封裝的 Three Phase Brushless Motor Driver

3枚 Rohm（羅姆電子）BU4053B DIP-16 封裝的 Triple 2-channel analog multiplexer / demultiplexer

Rohm（羅姆電子）BA6303 DIP-16 封裝的 FG System Speed Servo Controller

Sanyo（三洋電機）LA7935 DIP-22 封裝的 Tuner Decorder IC

JRC（日本無線株式會社）LM2903D DIP-8 封裝的 Low Power Dual Voltage Comparator

NEC（日本電氣）D4066BC DIP-14 封裝的 14-Stage Ripple-Carry Binary Counter/Divider and Oscillator

Rohm（羅姆電子）BA6209 SIP-10 封裝的 Reversible Motor Driver

Rohm（羅姆電子）BA6993 SIP-8 封裝的 Dual Comparator

Hitachi（日立）HD614088S DIP-64 封裝的 4-Bit Single Chip Microcomputer

HT4603-9B09 SIP-9 封裝 Module

產品高頻訊號處理板主要零件（BOM）：

Type	Brand	P/N	Packaging
IC401 - High-voltage Audio Head Selection Switch	Rohm	BA7755	SIP-5
IC402 - Normal Audio Signal Processings	Rohm	BA7751A	SIP-24
IC461 - Electonic Switch for Use in VTR Application	Sanyo	LA7016	SIP-8
IC601 - ?	Hitachi	HD49719NT	DIP-64
IC602 - ?	Mitsubishi	M54874P	DIP-32
IC603 - Three Phase Brushless Motor Driver	Hitachi	HA13403VA	SP-23TB
IC605 - Triple 2-channel analog multiplexer / demultiplexer	Rohm	BU4053B	DIP-16
IC606- Triple 2-channel analog multiplexer / demultiplexer	Rohm	BU4053B	DIP-16
IC607- Triple 2-channel analog multiplexer / demultiplexer	Rohm	BU4053B	DIP-16
IC608 - FG System Speed Servo Controller	Rohm	BA6303	DIP-16
IC801 - Tuner Decorder IC	Sanyo	LA7935	DIP-22
IC802 - Low Power Dual Voltage Comparator	JRC	LM2903D	DIP-8
IC803 - 14-Stage Ripple-Carry Binary Counter/Divider and Oscillator	NEC	D4066BC	DIP-14
IC901 - 4-Bit Single Chip Microcomputer	Hitachi	HD614088S	DIP-64
IC902 - Reversible Motor Driver	Rohm	BA6209	SIP-10
IC903 - Dual Comparator	Rohm	BA6993	DIP-8
IC951 - Module	?	HT4603-9B09	SIP-9
