DV305 光碟機（DVD-ROM Drive）機芯（Mechanism） - 拆解（五）

DV305 光碟機（DVD-ROM Drive）機芯（Mechanism） - 拆解（五）：

DV305 光碟機（DVD-ROM Drive）機芯（Mechanism）尺寸 110mm × 84mm × 23mm，整個機芯重量是 160g。生產廠商是 Sanyo（三洋），中國製造（Made in China），生產廠商型號不詳，生產日期不詳。機芯由金屬鐵板材料組成，材質是是鐵，淨鐵板總重量是 70g，金屬板編號是 162，金屬板用 4顆螺絲固定，並且中間有防震膠圈保護。

DV305 光碟機（DVD-ROM Drive）機芯（Mechanism）

DV305 光碟機（DVD-ROM Drive）機芯（Mechanism）的正面

DV305 光碟機（DVD-ROM Drive）機芯（Mechanism）的背面

而鐳射光頭機構（Laser Optical Pick-Up Mechanism）的鐳射讀出光頭（Laser Optical Read Head）編號是 4AE083A 0590525 4AE083A 0727668，重量是 16.8g，訊號輸入/輸出是使用FPC（Flexible Printed Circuit）24-Pin 連接器，主要是讀取光碟上的資料。

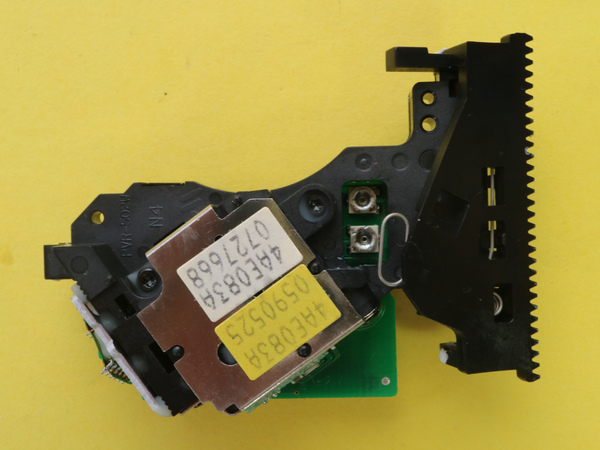

DV305 光碟機（DVD-ROM Drive）機芯（Mechanism）的鐳射讀出光頭（Laser Optical Read Head）

DV305 光碟機（DVD-ROM Drive）機芯（Mechanism）鐳射讀出光頭（Laser Optical Read Head）的正面

DV305 光碟機（DVD-ROM Drive）機芯（Mechanism）鐳射讀出光頭（Laser Optical Read Head）的背面

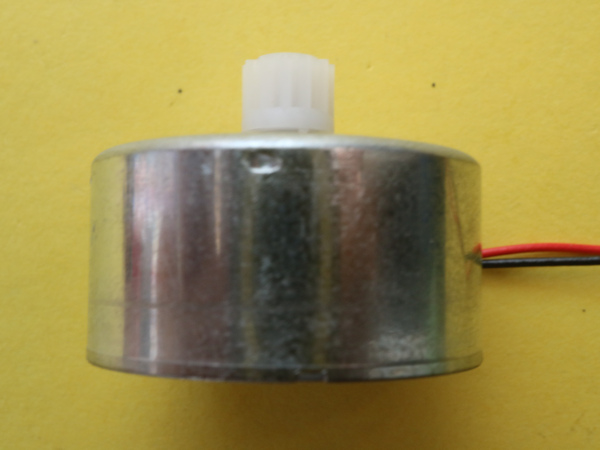

DV305 光碟機（DVD-ROM Drive）機芯（Mechanism）的光碟旋轉機構（Traverse Mechanism）是由高速直流主軸馬達（DC Spindle Motor）Mabuchi（萬寶至）提供，型號是 MDN3SL3RSRS，生產日期29April03E1（估計是 2003年4月29日），重量 20.1g，控制是使用 2-Pin電線連接。鐳射頭的斜向的傳動杠步進馬達，步進馬達（Stepper Motor）是用了 Mabuchi（萬寶至）編號 MDN3BL3CPA1 組件提供，生產日期 16May03E1（估計是 2003年5月16日），重量是 19.6g。
