WD（威騰）WD20NMVW 2TB 硬碟機（Hard Disk Drive）- 拆解（二）

WD（威騰）WD20NMVW 2TB 硬碟機（Hard Disk Drive）- 拆解（二）：

這台是 WD（威騰 / Western Digital）硬碟機（HDD / Hard Disk Drive）是放在 WD Elements Portable 2TB 移動硬碟內，硬碟機型號 WD20NMVW，2.5吋標準規格，容量有 2TB，生產日期 28 SEP 2013（估計在 2013年），生產廠商是 WD，泰國製造（Made in Thailand），硬碟機尺寸 99.6 / 102mm × 69.6mm × 15mm，硬碟機重量是 185g。由於在 2016年不小心從工作枱掉落地下，連接 USB 後有咭咭聲，好像磁頭無法讀取 Sector 0，最後就是將它拆解（Teardown）。

WD（威騰）WD20NMVW 硬碟機（Hard Disk Drive）

拆解這台是 WD（威騰）WD20NMVW 硬碟機（HDD / Hard Disk Drive），首先要將頂蓋的 3顆內六角梅花螺絲（Torx Screw）+ 5顆藏在標籤底的內六角梅花螺絲（Torx Screw）拆除，用一字螺絲批在頂蓋和底殼中間撬開，打開頂蓋和底殼，頂蓋編尺寸 95.5mm × 69.5mm × 3mm，重量是 28.7g。

WD（威騰）WD20NMVW 硬碟機（Hard Disk Drive）的螺絲位置

WD（威騰）WD20NMVW 硬碟機（Hard Disk Drive）8顆內六角梅花螺絲

撬開 WD（威騰）WD20NMVW 硬碟機（Hard Disk Drive）的頂蓋和底殼

WD（威騰）WD20NMVW 硬碟機（Hard Disk Drive）頂蓋

WD（威騰）WD20NMVW 硬碟機（Hard Disk Drive）的底殼

拆解底殼的磁盤和組件，首先用鉗分離上永磁鐵（Permanent Magnet)，永磁鐵編號是 KM1，尺寸為 42mm × 36mm × 3.3mm，組件總重量有 9.8g。然後拆除讀寫磁頭臂的背面螺絲，便可以將整個讀寫磁頭臂組件（Actuator Arm Assembly）取出。FPC 連接組件（Flexible Printed Circuit Assembly）編號 7TC3HB5Z6C1S5，尺寸為 26mm × 15.5mm × 12mm。讀寫磁頭臂尺寸為 56mm × 0.5 / 23mm × 1.6 / 12mm，組件總重量有 12.8g，8個讀寫磁頭（Magnetic Read / Write Head），黑色 2×9 18-Pin 壓接式連接器（Compression Connector）連接。拆除下永磁鐵的1顆內六角梅花螺絲（Torx Screw），下永磁鐵編號是 KA1，尺寸為 36mm × 36mm × 8mm，組件總重量有 10.6g。

WD（威騰）WD20NMVW 硬碟機（Hard Disk Drive）底殼讀寫磁頭臂組件

WD（威騰）WD20NMVW 硬碟機（Hard Disk Drive）讀寫磁頭臂的永磁鐵

WD（威騰）WD20NMVW 硬碟機（Hard Disk Drive）讀寫磁頭臂的定位裝置

WD（威騰）WD20NMVW 硬碟機（Hard Disk Drive）讀寫磁頭泊位裝置

WD（威騰）WD20NMVW 硬碟機（Hard Disk Drive）讀寫磁頭臂組件

WD（威騰）WD20NMVW 硬碟機（Hard Disk Drive）讀寫磁頭

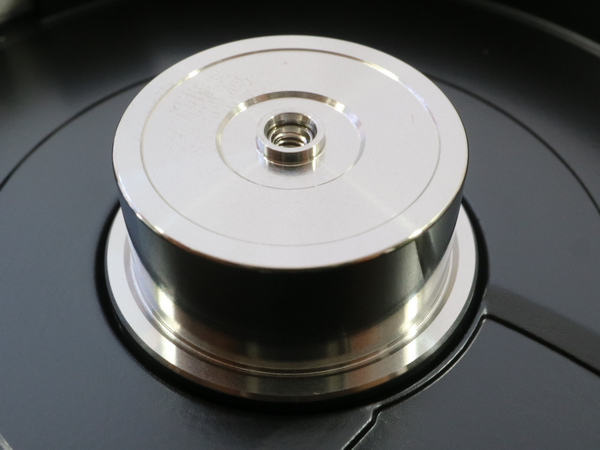

拆除固定環中間 1顆內六角梅花螺絲，取出固定環和介片後，便可以拿出 4片磁盤（Disk Platters），磁盤是鍍上銀色材料，尺寸為 ψ19.5 / 65mm × 0.65mm，重量有 6.7g（4片共26.8g）。由於主軸馬達（Hub and Spindle Motor Assembly）嵌入了底殼，沒法拆除，主軸馬達（Spindle Motor）尺寸為 ψ20 / 23mm × 13mm，4-Pin 連接。硬碟機的金屬底殼是用金屬鑄造工藝（Die Casting）製成，尺寸 95 / 100mm × 69.5mm × 12mm，重量有 73.8g（包括主軸馬達）。
