Nokia（諾基亞）8310 手機拆解（三）

Nokia（諾基亞）8310 手機拆解（三）：

Nokia（諾基亞）於 2001年 10月推出型號 8310 的手機，8310 雙頻行動電話僅重 84 克，長度為97 毫米，體積僅 66cc。BLB-2 內建電池的連續通話時間可達 2 小時 15 分至 4 小時，待機時間長達 100 至 400 小時，使用收音機時的待機時間亦可達 20 小時。雖然在當時是很好的手機，但經過多年的洗禮，已經過時了，所以便將它拆解（Teardown）。

Nokia（諾基亞）8310 手機（Mobile Phone）

Nokia（諾基亞）8310 手機（Mobile Phone）的正面

Nokia（諾基亞）8310 手機（Mobile Phone）的背面

拆解這台 Nokia（諾基亞）8310 手機（Mobile Phone），首先是將電池蓋和充電池拆除，底蓋編號 DMD06166，尺寸 75mm × 43mm × 11mm，重量有 4.5g。電池蓋編號 BLB-2，尺寸 53mm × 33mm × 7.0mm，重量有 22.1g，規格是鋰離子充電池（Lithium Ion Rechargable Battery）3.7V，中國製造（Made in China）。然後用一字螺絲批從面殼邊撬開及按頂部的橢球圓形的面殼扣，取出面殼，面殼編號 T1-1 DMD0125，尺寸 97mm × 44mm × 13mm，重量有 7.8g。面殼有片按鍵盤，尺寸 44mm × 35mm × 4mm，重量有 2.4g。

Nokia（諾基亞）8310 手機（Mobile Phone）的主機+電池蓋

用一字螺絲批從面殼邊撬開 Nokia（諾基亞）8310 手機（Mobile Phone）

Nokia（諾基亞）8310 手機（Mobile Phone）的主機+面殼

Nokia（諾基亞）8310 手機（Mobile Phone）的面殼

Nokia（諾基亞）8310 手機（Mobile Phone）的按鍵盤

拆除 Nokia（諾基亞）8310 手機（Mobile Phone）的 6顆 T6 內六角梅花螺絲（Torx Screw），取出LCD 屏模組，分離 LCD屏模組和 PCB板，LCD屏模組編號 C2 A5 C5139，尺寸 98mm × 39mm × 4mm，重量有 9.7g。PCB板編號 5-3 RM7LD_03 9854538，尺寸 96mm × 40mm × 1.0mm，重量有 17.1g，生產日期 b13430（估計是2001年），多層 PCB板（Multi-Layer Board），生產廠商是 Nokia。LCD 屏編號 01201P05 0237AN，尺寸 32mm × 28mm × 1.4mm，重量有 2.4g，8-Pin FPC 電纜。支架編號 MD0711 4 V5-2，尺寸 91.6mm × 37mm × 4mm，重量有 2.1g。按鍵板屏編號 LK5_11，尺寸 45mm × 35mm × 1.2mm，重量有 3.4g，多層 MCL M01 94V0 3402 4/4（Multi-Layer Board）。

Nokia（諾基亞）8310 手機（Mobile Phone）的螺絲位置

Nokia（諾基亞）8310 手機（Mobile Phone）的6顆 T6 內六角梅花螺絲

Nokia（諾基亞）8310 手機（Mobile Phone）的LCD 屏模組 + 底殼

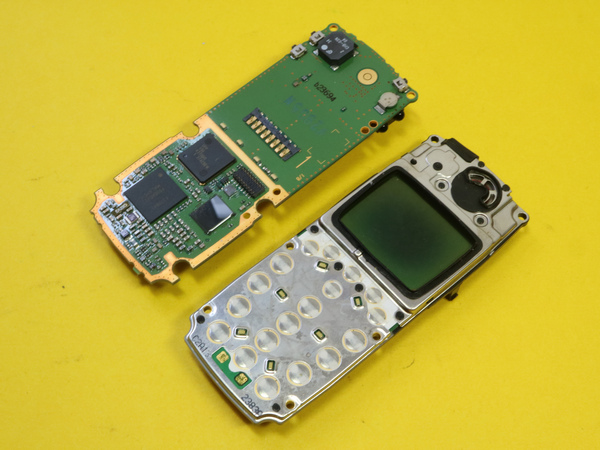

Nokia（諾基亞）8310 手機（Mobile Phone）的LCD 屏模組 + PCB板

Nokia（諾基亞）8310 手機（Mobile Phone）的LCD 屏模組背面

Nokia（諾基亞）8310 手機（Mobile Phone）PCB板的正面

Nokia（諾基亞）8310 手機（Mobile Phone）PCB板的背面

Nokia（諾基亞）8310 手機（Mobile Phone）的底殼內有天線，撬開底殼頂部的鐵片，便可以看到天線，天線鐵片編號 D01235EGSPCN C DMC03190 0660225 PI3-EP/HH5.0，尺寸 55mm × 39mm × 11mm，重量有 5.4g，生產廠商是 FILTRONIC。底殼還安裝了壓縮式連接器（Compression Connector），包括有震動馬達 + IO + 充電插座 +耳機插座，祇要將 PCB板安裝彈片會接觸到接觸點，免除銲接和組裝工序。
