HP(惠普)100LX 掌上電腦(Palmtop PC) - 拆解(二)

HP(惠普)100LX 掌上電腦(Palmtop PC) - 拆解(二):

HP(惠普)於 1993年推出 100LX 掌上電腦(Palmtop PC),100LX 是一台掌上格式的 MS-DOS 兼容電腦,機身尺寸 160 mm × 86.4 mm × 25.4 mm(6.3 " ×3.4 " × 1"),重量 266 g(不包含電池),內置軟件套件可從 ROM 運行,包括 Lotus 1-2-3 Release 2.4 電子表格,日曆,電話簿,終端, Lotus cc:Mail 和功能強大的科學/商業計算器(以及其他應用程序)。HP(惠普)100LX 是筆者其中的至愛,但可惜 LCD屏漏液,不能顯示!無辦法使用,所以無奈便要將它拆解(Teardown)。

HP(惠普)100LX 掌上電腦(Palmtop PC)
HP(惠普)100LX 掌上電腦(Palmtop PC)的正面
HP(惠普)100LX 掌上電腦(Palmtop PC)的背面
拆解這台 HP(惠普)100LX 掌上電腦(Palmtop PC),首先拆除電池蓋,尺寸 115 mm × 18 / 29 mm × 1.5 / 6mm,重量 6.3 g。將機背的膠腳拆除,用 T6螺絲批拆除 4顆內六角梅花螺絲(Torx screw / Hexalobular Socket Screw / ISO10664 / Star Socket Screw),然打開塑膠機底殼,尺寸 159 mm × 86mm × 10mm,重量 41g,塑膠機底殼內有壓電蜂鳴器(Piezo Buzzer)和 PCMCIA 彈出裝置。取出 PCB板,PCB板尺寸 78mm × 65mm × 1.2mm,重量 45g,雙面 PCB板(Double Side Board)。

HP(惠普)100LX 掌上電腦(Palmtop PC)+ 電池蓋

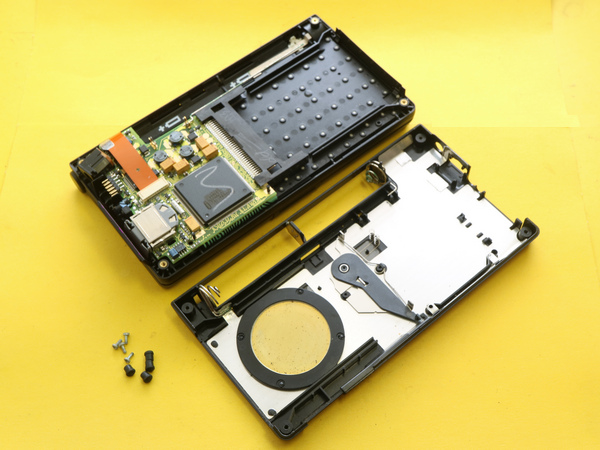

HP(惠普)100LX 掌上電腦(Palmtop PC)+ 塑膠機底殼
HP(惠普)100LX 掌上電腦(Palmtop PC)的塑膠機底殼
HP(惠普)100LX 掌上電腦(Palmtop PC)+ PCB板
HP(惠普)100LX 掌上電腦(Palmtop PC)的 PCB板
拆解HP(惠普)100LX 掌上電腦(Palmtop PC)的按鍵,首先拆除按鍵面的膠板,尺寸 150 mm × 64 mm × 0.3mm,重量 2.1g。塑膠按鍵板尺寸 150 mm × 64 mm × 3mm,重量 11.5g。按鍵板下有 3片膠片,第一層是導電按鍵片,編號是 F1000-80004-B,尺寸 150 mm × 64 mm × 0.2mm,重量 1.2g。第二層是按鍵隔離片,尺寸 150 mm × 64 mm × 0.1mm,重量 1.0g。第三層是按鍵線路片,編號是 F1020-80005 REV R4,尺寸 150 mm × 64 mm × 0.2mm,重量 1.2g,24-Pin 接口。塑膠按鍵殼尺寸 160 mm × 86mm × 7.5mm,重量 31g。

HP(惠普)100LX掌上電腦(Palmtop PC)的鍵盤
HP(惠普)100LX掌上電腦(Palmtop PC)+ 按鍵面膠板
HP(惠普)100LX掌上電腦(Palmtop PC)+ 按鍵板
HP(惠普)100LX掌上電腦(Palmtop PC)的按鍵結構
HP(惠普)100LX掌上電腦(Palmtop PC)的塑膠按鍵殼
拆解 HP(惠普)100LX 掌上電腦(Palmtop PC)的 LCD屏,首先拆除 LCD屏殼前的面板,LCD面板尺寸 150 mm × 65 mm × 0.5mm,重量 2g。拆除 LCD屏 4顆螺絲,撬開 LCD屏的蓋,LCD屏的後蓋尺寸 160 mm × 75 / 84 mm × 8.5mm,重量 28g。LCD屏的前蓋框尺寸 160 mm × 72 / 84 mm × 5 / 1mm,重量 9g。LCD屏編號是 LMG6782XNFR,尺寸 155 mm × 62mm × 6mm,重量 73g,生產廠是 HITACHI,LCD玻璃尺寸 135mm × 60mm × 2mm,重量有 30.6g。

HP(惠普)100LX 掌上電腦(Palmtop PC)+ LCD屏殼前面板
HP(惠普)100LX 掌上電腦(Palmtop PC)的 LCD屏
HP(惠普)100LX 掌上電腦(Palmtop PC)的 LCD屏後蓋
HP(惠普)100LX 掌上電腦(Palmtop PC)的 LCD屏前蓋
相關網址:
※ HP(惠普)100LX 掌上電腦(Palmtop PC) - 介紹(一)
※ HP(惠普)Pavilion 15-ay548TU 手提電腦 PCB 板 - 拆解(三)

2020年 10月 21日 天氣報告
氣溫:7.0@ 07:00
相對濕度:百分之 89%
天氣:多雲時陰
