Sony(索尼)Mavica MVC-FD81 數碼相機(Digital Still Camera) - 拆解(二)

Sony(索尼)Mavica MVC-FD81 數碼相機(Digital Still Camera) - 拆解(二):

這台 Sony(索尼)Mavica MVC-FD81 數碼相機(Digital Camera / Digital Still Camera / DSC)尺寸 133 / 140mm × 104.5 mm × 54 / 61mm(規格:140mm × 105mm × 61mm),重量是 575g(規格:580g)。在1998年推出,屬於古董級的數碼相機,而且是使用軟盤驅動器(3.5" 1.4 MiB 2HD Floppy Disk,DOS FAT12 格式)作為主要記錄,容量太少,所以將它拆解(Teardown)作研究。

Sony(索尼)Mavica MVC-FD81 數碼相機(Digital Still Camera)
拆解這台 Sony(索尼)Mavica MVC-FD81 數碼相機(Digital Still Camera),首先將機殼外圍的 8顆十字螺絲拆除,然後小心將底殼拆開,便可以分離底面殼,塑膠底殼編號 TPC NC471 MGK C-1681 3-052-591 ID 3,尺寸 133 / 140mm × 103 mm × 13 / 29mm,重量是 55g,生產日期是 98 08-10(估計在 1998年 8月)。塑膠面殼編號 TPC NC471 MGK C-1681 3-052-546 ID 6360,尺寸 133 / 140mm × 105 / 103 mm × 36 / 42mm,重量是 68g,材質是 ABS,生產日期是 98 08-10(估計在 1998年 8月)。

打開 Sony(索尼)Mavica MVC-FD81 數碼相機(Digital Still Camera)
打開 Sony(索尼)Mavica MVC-FD81 數碼相機(Digital Still Camera)
Sony(索尼)Mavica MVC-FD81 數碼相機(Digital Still Camera)的面殼
Sony(索尼)Mavica MVC-FD81 數碼相機(Digital Still Camera)的底殼
Sony(索尼)Mavica MVC-FD81 數碼相機(Digital Still Camera)的底殼有 3片 PCB板,包括直流轉換板(DC /DC Converter Board)、數碼控制處理板(Digital Control and Processing Board)和功能控制處理板(Function Control Board)。直流轉換板(DC /DC Converter Board)編號是 DD-119 EP-GW 1-671-894-14,尺寸75mm × 32mm × 0.8mm,重量是 10g。數碼控制處理板(Digital Control and Processing Board)編號是 FC-67 EP-GW 1-671-893-14,尺寸 90mm × 78mm × 0.8mm,重量是 27g,雙面 IBI BPI板(Double Side Board)。功能控制處理板(Function Control Board)編號是 PK-44 EP-GW 1-671-861-12,尺寸 119mm × 93mm × 0.8mm,重量是 26g。

Sony(索尼)Mavica MVC-FD81 數碼相機(Digital Still Camera)
Sony(索尼)Mavica MVC-FD81 數碼相機(Digital Still Camera)+直流轉換板(DC /DC Converter Board)
Sony(索尼)Mavica MVC-FD81 數碼相機(Digital Still Camera)直流轉換板的正面
Sony(索尼)Mavica MVC-FD81 數碼相機(Digital Still Camera)直流轉換板的背面
Sony(索尼)Mavica MVC-FD81 數碼相機(Digital Still Camera)+ 數碼控制處理板(Digital Control and Processing Board)
Sony(索尼)Mavica MVC-FD81 數碼相機(Digital Still Camera)數碼控制處理板的正面
Sony(索尼)Mavica MVC-FD81 數碼相機(Digital Still Camera)數碼控制處理板的背面
Sony(索尼)Mavica MVC-FD81 數碼相機(Digital Still Camera)+功能控制處理板(Function Control Board)

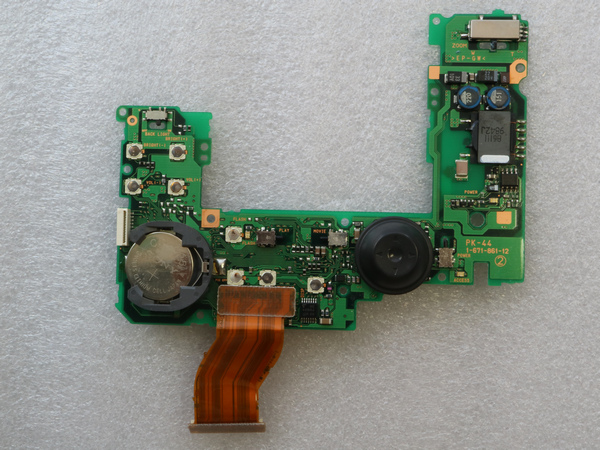

Sony(索尼)Mavica MVC-FD81 數碼相機(Digital Still Camera)功能控制處理板的正面
Sony(索尼)Mavica MVC-FD81 數碼相機(Digital Still Camera)功能控制處理板的背面
Sony(索尼)Mavica MVC-FD81 數碼相機(Digital Still Camera)的鏡頭編號是 29X8D,尺寸 51mm × 38mm × 26mm,重量是 61g。軟盤驅動器(Floppy Disk Drive)編號是,尺寸 51mm × 38mm × 26mm,重量是 61g。LCD屏編號是 180303632 8X057433,尺寸 61.5mm × 49mm × 3mm,重量是 22g,生產廠商是 SHARP,日本製造(Made in Japan)。

Sony(索尼)Mavica MVC-FD81 數碼相機(Digital Still Camera)的鏡頭
Sony(索尼)Mavica MVC-FD81 數碼相機(Digital Still Camera)的軟盤驅動器
Sony(索尼)Mavica MVC-FD81 數碼相機(Digital Still Camera)的閃光燈
Sony(索尼)Mavica MVC-FD81 數碼相機(Digital Still Camera)的LCD屏
Sony(索尼)Mavica MVC-FD81 數碼相機(Digital Still Camera)的零件
