Alps(阿爾卑斯)DF354H022F 3.5吋軟盤驅動器 - 拆解(二)

Alps(阿爾卑斯)DF354H022F 3.5吋軟盤驅動器(Floppy Disk Drive)- 拆解(二):

這台 Alps(阿爾卑斯)DF354H022F 3.5吋(3½ inch,90mm)軟盤驅動器(FDD,Floppy Disk Drive)是使用在 IBM PC 電腦內。

Alps(阿爾卑斯)DF354H022F 3.5吋軟盤驅動器
拆解(Teardown)這台 Alps(阿爾卑斯)DF354H022F 3.5吋軟盤驅動器(Floppy Disk Drive),首先要用十字螺絲批拆除機後的鐵殼螺絲,然後要用一字螺絲批撬開在頂蓋兩側的 4個鎖扣,拿起金屬頂蓋,用十字螺絲批拆除底蓋的 2顆螺絲,然後拿起金屬底蓋。

Alps(阿爾卑斯)DF354H022F 3.5吋軟盤驅動器頂蓋螺絲位置
Alps(阿爾卑斯)DF354H022F 3.5吋軟盤驅動器頂蓋兩側的 4個鎖扣
分離 Alps(阿爾卑斯)DF354H022F 3.5吋軟盤驅動器頂蓋
Alps(阿爾卑斯)DF354H022F 3.5吋軟盤驅動器底蓋兩側的螺絲位置
分離Alps(阿爾卑斯)DF354H022F 3.5吋軟盤驅動器底蓋
Alps(阿爾卑斯)DF354H022F 3.5吋軟盤驅動器
拆除軟磁盤夾架,首先將軟磁盤塑膠掩門推出,拆除軟磁盤夾架的彈弓,然後推動軟磁盤彈出按鈕裝置,軟磁盤夾架便會昇高脫離鎖扣(拆除定位螺絲),可以拿走軟磁盤夾架。

推出 Alps(阿爾卑斯)DF354H022F 3.5吋軟盤驅動器塑膠掩門
Alps(阿爾卑斯)DF354H022F 3.5吋軟盤驅動器塑膠掩門
拆除Alps(阿爾卑斯)DF354H022F 3.5吋軟盤驅動器彈弓
按下Alps(阿爾卑斯)DF354H022F 3.5吋軟盤驅動器彈出按鈕
Alps(阿爾卑斯)DF354H022F 3.5吋軟盤驅動器軟磁盤夾架
Alps(阿爾卑斯)DF354H022F 3.5吋軟盤驅動器軟磁盤夾架
Alps(阿爾卑斯)DF354H022F 3.5吋軟盤驅動器
拆除步進馬達(Stepper Motor)的 2顆螺絲,然後拆除主控制 PCB 板底部的磁碟讀寫磁頭(Disk Read-Write Head)的 2片 FPC(Flexible Printer Circuit),主控制 PCB 板(Main Control Board)的 2顆螺絲,最好先將讀寫磁頭的兩片 FPC 解銲,光學零定位感應器(Track Zero Sensor)的 1顆螺絲,最後拆除主軸馬達(Spindle Motor)的 2顆螺絲,便可以拆除了主控制 PCB 板和主軸馬達。

Alps(阿爾卑斯)DF354H022F 3.5吋軟盤驅動器的最好先將讀寫磁頭的兩片 FPC

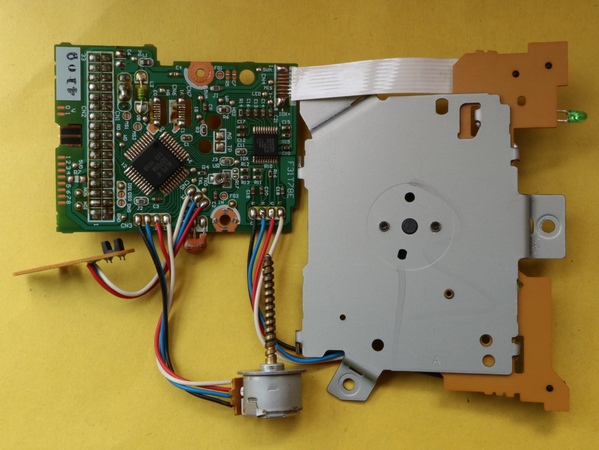

Alps(阿爾卑斯)DF354H022F 3.5吋軟盤驅動器電子部件正面
Alps(阿爾卑斯)DF354H022F 3.5吋軟盤驅動器電子部件背面
Alps(阿爾卑斯)DF354H022F 3.5吋軟盤驅動器的全部部件
相關網址:
※ Alps(阿爾卑斯)DF354H022F 3.5吋軟盤驅動器 - 介紹(一)
※ Alps(阿爾卑斯)DF354H022F 3.5吋軟盤驅動器 PCB 板 - 拆解(三)
