Canon（佳能）CT-30 時鐘計時器（Electronic Timer）拆解（二）：

這個是有多用途的 Canon（佳能，キヤノン）CT-30 時鐘計時器（Electronic Timer），筆者平日主要用作倒數計時（Timer）之用，在睡前設定好時間，可以作為第二個鬧鐘，不用每次更改鬧鐘時間，而且 CT-30 直接使用數字 0 – 9 輸入鍵，設定時間是非常方便，可惜 LCD 有漏液問題，不能使用，便將它拆解（Teardown）。

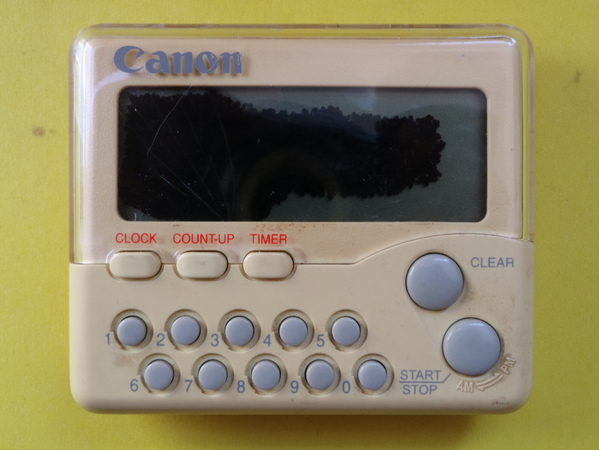

Canon（佳能）CT-30 時鐘計時器（Electronic Timer）

Canon（佳能）CT-30 時鐘計時器（Electronic Timer）的 LCD 屏漏液

拆解（Teardown）這個 Canon（佳能）CT-30 時鐘計時器（Electronic Timer）很容易，祇要將 CT-30 底蓋的 4顆十字螺絲拆除便可，打開 CT-30 時鐘計時器發現底蓋是安裝了壓電式蜂鳴器（Piezo Buzzer），而底蓋背裝有座檯支架和磁石，方便放置於檯上和附在金屬上。

Canon（佳能）CT-30 時鐘計時器（Electronic Timer）的螺絲位置

Canon（佳能）CT-30 時鐘計時器（Electronic Timer）的螺絲

拆開 Canon（佳能）CT-30 時鐘計時器（Electronic Timer）

Canon（佳能）CT-30 時鐘計時器（Electronic Timer）的底蓋

Canon（佳能）CT-30 時鐘計時器（Electronic Timer）的主控制 PCB 板（Main Control Board）是放於面蓋內，用 8顆十字螺絲固定在面蓋，尺寸為 69 / 66mm × 58mm × 0.8mm，雙面玻璃纖維板（Double Side PCB），PCB 板編號是 517 V2.1 AE-1484 SMC60L01-DOP，生產時間 01-04-97 （1997年）。主控制 PCB板（Main Control Board）有 1枚 IC（集成電路）放於 LCD 屏底，IC 用 Epoxy（環氧樹脂）封裝，所以不知道型號，1枚 LM8050I 的三極管（Transistor）作驅動用，單行 LCD 尺寸為 64mm × 27mm × 2.5mm。
