Conner(康諾)CP30254H 250MB 硬碟機(Hard Disk Drive)- 拆解(二)

Conner(康諾)CP30254H 250MB 硬碟機(Hard Disk Drive)- 拆解(二):

這台是 Conner(康諾 / Conner Peripherals)硬碟機(HDD / Hard Disk Drive),型號 CP30254H,容量有 250MB(252,032Bytes),生產日期 9324(估計在1993年),生產廠商是 Conner Peripherals,新加坡製造(Made in Singapore),硬碟機尺寸 146mm × 101.6mm × 25mm,硬碟機重量是 505g(規格 - 540g)。由於這硬碟機容量大少,所以便拆解(Teardown)。

Conner(康諾)CP30254H 250MB 硬碟機(Hard Disk Drive)
拆解這台是 Conner(康諾)CP30254H 250MB 硬碟機(HDD / Hard Disk Drive),首先要準備 T15內六角梅花螺絲批(Torx Screwdriver),將頂蓋的 4顆內六角梅花螺絲(Torx screw / Hexalobular Socket Screw / ISO10664 / Star Socket Screw),然後用一字螺絲批撬開硬碟機中間的密封隔隙,分離底和頂蓋,頂蓋尺寸 145.6mm × 101.4mm × 2 / 12.5mm,重量是 83g。

Conner(康諾)CP30254H 250MB 硬碟機(Hard Disk Drive)的螺絲位置
Conner(康諾)CP30254H 250MB(Hard Disk Drive)的4顆 T15內六角梅花螺絲
用一字螺絲批撬開硬碟機中間的密封隔隙
分離Conner(康諾)CP30254H 250MB(Hard Disk Drive)頂蓋和底殼
Conner(康諾)CP30254H 250MB 硬碟機(Hard Disk Drive)頂蓋
Conner(康諾)CP30254H 250MB 硬碟機(Hard Disk Drive)的底殼
開始拆解底殼的背的 PCB板,因為在底殼的背部可能有螺絲固定其他組件,先拆解PCB板的 4顆 T10 內六角梅花螺絲,PCB板編號是 FAB 06431-010,尺寸為 135.5 / 144mm × 94.5mm × 1.6mm,重量有 68g。然後再取出塑膠隔片,發現底殼有其他螺絲,是主軸馬達(Spindle Motor)的螺絲。

Conner(康諾)CP30254H 250MB 硬碟機(Hard Disk Drive)底殼PCB板螺絲的位置
Conner(康諾)CP30254H 250MB 硬碟機(Hard Disk Drive)PCB板的4顆 T10內六角梅花螺絲
Conner(康諾)CP30254H 250MB 硬碟機(Hard Disk Drive)的PCB板
Conner(康諾)CP30254H 250MB 硬碟機(Hard Disk Drive)的塑膠隔片
Conner(康諾)CP30254H 250MB 硬碟機(Hard Disk Drive)的底殼
開始拆解底殼的磁碟和組件,首先用 T8內六角梅花螺絲批(Torx Screwdriver),拆除 2顆內六角梅花螺絲是固定強力永磁鐵(Permanent Magnet)),1顆內六角梅花螺絲是 FPC板(Flexible Printer Circuit Assembly)和 1顆內六角梅花螺絲固定讀寫磁頭臂組件(Actuator Arm Assembly),便可以取出讀寫磁頭臂組件。永磁鐵編號 14CECAL6,尺寸為 66mm × 34mm × 11mm,重量有 72.4g。讀寫磁頭臂尺寸為 83mm × 2.5 / 29mm × 13mm,重量有 16.9g,4個讀寫磁頭(Magnetic Read / Write Head),灰色 2×8 16-Pin 板對板連接器(Board to Board Connector)連接。

Conner(康諾)CP30254H 250MB 硬碟機(Hard Disk Drive)讀寫磁頭臂組件
Conner(康諾)CP30254H 250MB 硬碟機(Hard Disk Drive)讀寫磁頭臂組件的螺絲
Conner(康諾)CP30254H 250MB 硬碟機(Hard Disk Drive)讀寫磁頭臂組件
Conner(康諾)CP30254H 250MB 硬碟機(Hard Disk Drive)讀寫磁頭臂的定位裝置
Conner(康諾)CP30254H 250MB 硬碟機(Hard Disk Drive)讀寫磁頭臂

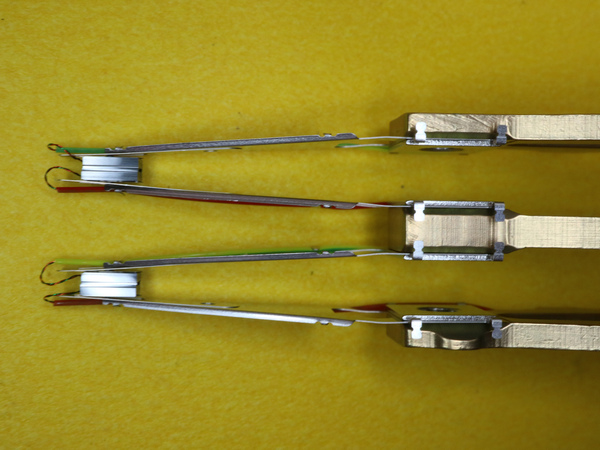

Conner(康諾)CP30254H 250MB 硬碟機(Hard Disk Drive)讀寫磁頭
Conner(康諾)CP30254H 250MB 硬碟機(Hard Disk Drive)讀寫磁頭
拆除磁盤固定環的 6顆螺絲,然後拆除固定環和介片後,便可以拿出 2片磁盤(Disk Platters),磁盤是鍍上金色材料,尺寸為 ψ24.5 / 95mm × 1.26mm,重量有 22.9g(2片共 45.8g)。拆除主軸馬達組件(Hub and Spindle Motor Assembly)在底殼背的3顆 T8內六角梅花螺絲,再拆除主軸馬達旁的1顆 T5內六角梅花螺絲,便可以取出主軸馬達組件,主軸馬達(Spindle Motor)編號 r304 D1,尺寸為 ψ25 / 33mm × 7 / 22mm,重量有 58g,2×2 4-Pin 板對板連接器(Board to Board Connector)連接。硬碟機的金屬底殼是用金屬鑄造工藝(Die Casting)製成,尺寸 146mm × 101.6mm × 11.6 / 12.6mm,重量有 142g,編號是 24089-003 CAIL 58。

Conner(康諾)CP30254H 250MB 硬碟機(Hard Disk Drive)的磁盤固定環
Conner(康諾)CP30254H 250MB 硬碟機(Hard Disk Drive)的磁盤 + 固定環 + 介片
Conner(康諾)CP30254H 250MB 硬碟機(Hard Disk Drive)主軸馬達(Spindle Motor)的螺絲
Conner(康諾)CP30254H 250MB 硬碟機(Hard Disk Drive)主軸馬達(Spindle Motor)的螺絲
Conner(康諾)CP30254H 250MB 硬碟機(Hard Disk Drive)主軸馬達組件(Hub and Spindle Motor Assembly)
Conner(康諾)CP30254H 250MB 硬碟機(Hard Disk Drive)主軸馬達(Spindle Motor)
Conner(康諾)CP30254H 250MB 硬碟機(Hard Disk Drive)金屬壓鑄(Die Casting)機殼
