Western Digital(西數)Caviar 1210 210MB 硬碟機(Hard Disk Drive)- 拆解(二)

Western Digital(西數)Caviar 1210 210MB 硬碟機(Hard Disk Drive)- 拆解(二):

這台是 Western Digital(WD / 西數 / 威騰電子)硬碟機(HDD / Hard Disk Drive),型號 Caviar 1210 WDAC1210-00F,P/N 99-004147-000,容量有 210MB,生產日期 1-5-94(估計在1994年),生產廠商是Western Digital,新加坡製造(Made in Singapore),硬碟機尺寸 146mm × 102mm × 25mm,硬碟機重量是 457g。由於這硬碟機容量大少,所以便拆解(Teardown)。

Western Digital(西數)Caviar 1210 210MB 硬碟機(Hard Disk Drive)
拆解這台是 Western Digital(西數)Caviar 1210 210MB 硬碟機(HDD / Hard Disk Drive),首先要準備 T9 內六角梅花螺絲批(Torx Screwdriver),將頂蓋的 6顆內六角梅花螺絲(Torx screw / Hexalobular Socket Screw / ISO10664 / Star Socket Screw)+ 1顆藏在標籤底的內六角梅花螺絲拆除,然後用鎅刀將邊旁的灰色密封膠紙(Tape Seal)鎅開,便可以打開頂蓋,頂蓋編號是 63-004965-000 CAV MC-5,生產日期 9312(估計在 1993年),頂蓋尺寸 146mm × 101.6mm × 14mm,重量是 120g。

Western Digital(西數)Caviar 1210 210MB 硬碟機(Hard Disk Drive)的螺絲位置
藏於標貼底的十字螺絲
Western Digital(西數)Caviar 1210 210MB 硬碟機(Hard Disk Drive)的 7顆內六角梅花螺絲
分離 Western Digital(西數)Caviar 1210 210MB 硬碟機(Hard Disk Drive)的頂蓋和底殼
Western Digital(西數)Caviar 1210 210MB 硬碟機(Hard Disk Drive)的頂蓋
Western Digital(西數)Caviar 1210 210MB 硬碟機(Hard Disk Drive)的的底殼
開始拆解底殼的背的 PCB 板,因為在底殼的背部可能有螺絲固定其他組件,先拆解 PCB板的 4顆 T9 內六角梅花螺絲,PCB板編號是 WDC 60-600384-005 REV B,尺寸為 143.5mm × 95.5mm × 1.2mm,重量有 66g。然後再取出海綿隔層,海綿隔層厚度是 1 / 4mm,發現底殼並沒有其他螺絲。

Western Digital(西數)Caviar 1210 210MB 硬碟機(Hard Disk Drive)底殼PCB板螺絲的位置
Western Digital(西數)Caviar 1210 210MB 硬碟機(Hard Disk Drive)PCB板的4顆T9 內六角梅花螺絲
Western Digital(西數)Caviar 1210 210MB 硬碟機(Hard Disk Drive)的PCB板
拿走Western Digital(西數)Caviar 1210 210MB 硬碟機(Hard Disk Drive)的PCB板

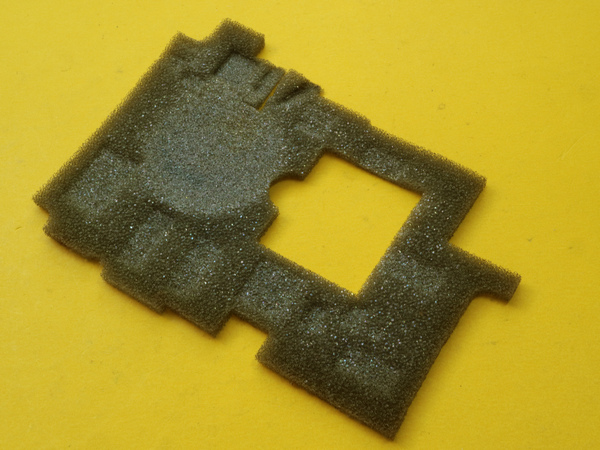

Western Digital(西數)Caviar 1210 210MB 硬碟機(Hard Disk Drive)的海綿隔層
Western Digital(西數)Caviar 1210 210MB 硬碟機(Hard Disk Drive)的底殼
拆解底殼的磁盤和組件,首先用 T9內六角梅花螺絲批(Torx Screwdriver),拆除 1顆內六角梅花螺絲是固定停止位裝置(Stopper),停止位尺寸為 24mm × 12mm × 9 / 11mm,重量有 0.8g。再拆除 2顆內六角梅花螺絲是固定永磁鐵(Permanent Magnet)),永磁鐵編號是 A1,尺寸為 54mm × 26mm × 12mm,重量共 61.4g。拆除 2顆內六角梅花螺絲是固定FPC 連接組件(Flexible Printed Circuit Assembly),FPC 連接組件編號是 MK 0 16,尺寸為 38mm × 33mm × 17mm。用一字螺絲批旋轉讀寫磁頭臂(Actuator Arm),便可以將整個讀寫磁頭臂組件(Actuator Arm Assembly)取出。讀寫磁頭臂尺寸為 94mm × 2 / 30mm × 2 / 13mm,組件總重量有 28.9g,2個讀寫磁頭(Magnetic Read / Write Head),黑色 2×8 18-Pin 板對板連接器(Board to Board Connector)連接。

Western Digital(西數)Caviar 1210 210MB 硬碟機(Hard Disk Drive)讀寫磁頭臂組件的螺絲位置
Western Digital(西數)Caviar 1210 210MB 硬碟機(Hard Disk Drive)停止位裝置
Western Digital(西數)Caviar 1210 210MB 硬碟機(Hard Disk Drive)讀寫磁頭臂組件
Western Digital(西數)Caviar 1210 210MB 硬碟機(Hard Disk Drive)讀寫磁頭臂的強力永磁鐵
Western Digital(西數)Caviar 1210 210MB 硬碟機(Hard Disk Drive)讀寫磁頭臂
Western Digital(西數)Caviar 1210 210MB 硬碟機(Hard Disk Drive)讀寫磁頭
拆除磁盤固定環的 4顆內六角梅花螺絲,然後拆除固定環和介片後,便可以拿出 1片磁盤(Disk Platters),磁盤是鍍上金色材料,尺寸為 ψ24.6 / 95mm × 1.28mm,重量有 22.8g。拆除主軸馬達的 3顆內六角梅花螺絲,主軸馬達(Spindle Motor)是 Nidec 提供,編號是 59-004005-010A DLH-3237,尺寸為 ψ25 / 38 / 52mm × 7 / 27mm,重量有 47.5g,日本製造(Made in Japan),2×3 6-Pin 板對板連接器(Board to Board Connector)連接。硬碟機的金屬底殼是用金屬鑄造工藝(Die Casting)製成,編號是 63-004900-000 BB21,尺寸 146mm × 101.4mm × 2 / 11 mm,重量有 92g。

Western Digital(西數)Caviar 1210 210MB 硬碟機(Hard Disk Drive)的磁盤固定環
Western Digital(西數)Caviar 1210 210MB 硬碟機(Hard Disk Drive)的磁盤+固定環+介片

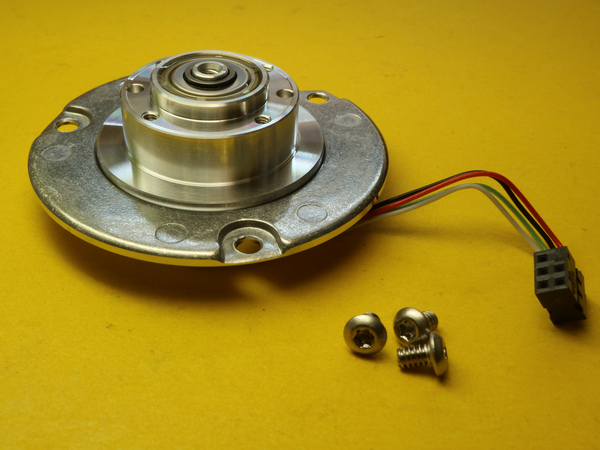

Western Digital(西數)Caviar 1210 210MB 硬碟機(Hard Disk Drive)主軸馬達(Spindle Motor)
Western Digital(西數)Caviar 1210 210MB 硬碟機(Hard Disk Drive)主軸馬達組件(Hub and Spindle Motor Assembly)
Western Digital(西數)Caviar 1210 210MB(Hard Disk Drive)主軸馬達(Spindle Motor)的背面
Western Digital(西數)Caviar 1210 210MB(Hard Disk Drive)金屬壓鑄(Die Casting)機殼
