JiMei L158 手機拆解

JiMei L158 手機拆解:

這台是中國大陸 JiMei 牌子的手機(Mobile Phone),型號是 L158,尺寸 116.5mm × 55mm × 15mm,重量有 83.4g(不含充電池),鍵盤特大,應該是針對老人家市場,雙 SIM卡,TF卡,顯示屏和攝像頭都是直接銲在 PCB板,減低生產成本!

JiMei L158 手機(Mobile Phone)
JiMei L158 手機(Mobile Phone)的正面
JiMei L158 手機(Mobile Phone)的背面
JiMei L158 手機(Mobile Phone)的右側面
JiMei L158 手機(Mobile Phone)的左側面
JiMei L158 手機(Mobile Phone)的頂部
JiMei L158 手機(Mobile Phone)的底部
JiMei L158 手機(Mobile Phone)的標籤
拆解這台 JiMei L158 手機(Mobile Phone),首先是將電池蓋拆除,向下推電池蓋,電池蓋尺寸 75mm × 54mm × 5mm,重量有 5.7g,材質是 PC + ABS。用十字螺絲批拆除機背的 4顆螺絲,但有 1顆螺絲是藏於伸縮天線底,然後用一字螺絲批從底殼底邊撬開鎖扣,打開金屬面殼,金屬面殼尺寸 106.5mm × 55mm × 5mm,重量有 28g。金屬面殼有按鍵盤,按鍵盤尺寸 61.5mm × 50mm × 4mm,重量有 11.9g。

JiMei L158 手機(Mobile Phone)的主機 + 電池蓋
JiMei L158 手機(Mobile Phone)的電池蓋
JiMei L158 手機(Mobile Phone)的螺絲位置
JiMei L158 手機(Mobile Phone)的3顆螺絲
撬開 JiMei L158 手機(Mobile Phone)底殼底邊鎖扣

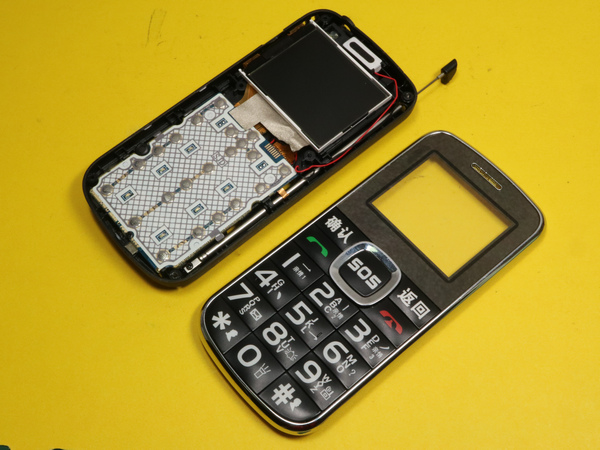

JiMei L158 手機(Mobile Phone)金屬面殼 + PCB板
JiMei L158 手機(Mobile Phone)的按鍵盤
PCB板固定在底殼,用十字螺絲批拆除 PCB板的 1顆螺絲,然後用一字螺絲批從 PCB板底撬開鎖扣,分離 PCB板和底殼,底殼尺寸 106.5mm × 55mm × 10mm,重量有 11.8g。PCB板尺寸 57.5mm × 43mm × 1.0mm,重量有 23.7g,PCB板連接了 LCD屏、喇叭和攝像頭,LCD屏編號是 JST177W1863-H 20130911F404A,底殼尺寸 43mm × 34mm × 2.4mm,重量有 11.7g。

JiMei L158 手機(Mobile Phone)金屬面殼 + PCB板
JiMei L158 手機(Mobile Phone)的底殼 + PCB板
JiMei L158 手機(Mobile Phone)的底殼
JiMei L158 手機(Mobile Phone)PCB板的正面
JiMei L158 手機(Mobile Phone)PCB板的背面
