Motorola （摩托羅拉）MPx200 智能手機拆解（三）

Motorola （摩托羅拉）MPx200 智能手機拆解（三）：

Motorola（摩托羅拉）於 2003年 12月推出 MPx200 智能手機（Smart Phone），這款 MPx200 智能手機是 Motorola（摩托羅拉）與 Microsoft（微軟）合作，是當時全球最細的 Microsoft Smartphone 手機，MPx200 智能手機採用 Windows Mobile 2003 操作系統，尺寸 89mm × 48mm × 27 mm，重量有 118g（包含充電池）。但現在大部分人使用是 iOS 和 Androod 操作系統，所以 Windows Mobile 2003 操作系統已經落伍了，所以將它拆解（Teardown）。

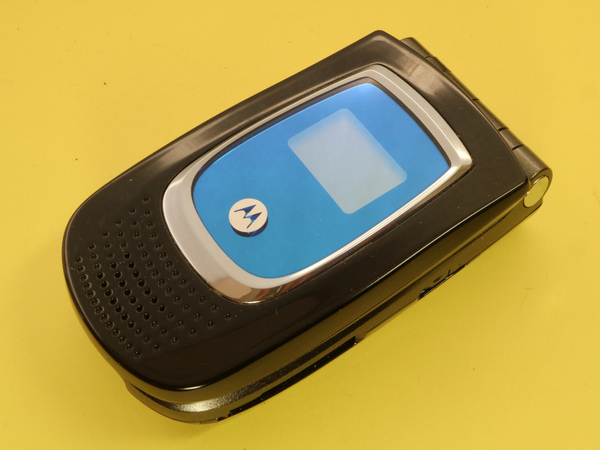

Motorola （摩托羅拉）MPx200 智能手機（Smart Phone）

Motorola （摩托羅拉）MPx200 智能手機（Smart Phone）的正面

Motorola （摩托羅拉）MPx200 智能手機（Smart Phone）的背面

拆解這台 Motorola （摩托羅拉）MPx200 智能手機（Smart Phone），首先是將電池蓋和充電池拆除，先接下機背底的銀色鍵，然後向下推出電池蓋，電池蓋尺寸 73mm × 45mm × 3mm，重量有 3.5g，材質是 PC+ABS 。充電池編號 SNN5681，尺寸 55mm × 36.5mm × 6mm，重量有 22.8g，規格是 3.6V 860mAh Li-Ion Battery，生產日期 20030926V1D6317（估計在 2003年），韓國電蕊（Cell Orginal Korea），台灣製造（Made in Taiwan）。用特別螺絲批拆除機背的 4顆 T5內六角梅花螺絲（Torx Screw），然後用一字螺絲批從底殼邊撬開鎖扣，取出底殼，尺寸 88mm × 48mm × 12mm，重量有 8.9g，材質是 PC+ABS，內有天線。

Motorola （摩托羅拉）MPx200 智能手機（Smart Phone）的主機+電池蓋

Motorola （摩托羅拉）MPx200 智能手機（Smart Phone）的主機+充電池

Motorola （摩托羅拉）MPx200 智能手機（Smart Phone）底殼螺絲位置

Motorola （摩托羅拉）MPx200 智能手機（Smart Phone）的4顆 T5 內六角梅花螺絲

撬開Motorola （摩托羅拉）MPx200 智能手機（Smart Phone）的底殼邊鎖扣

Motorola （摩托羅拉）MPx200 智能手機（Smart Phone）面殼有 PCB 板，PCB 板編號 SBOBEN2TAOH，尺寸 87.5mm × 42mm × 1.07mm，重量有 25.0g，多層 MV-08 94V-0 PCB板（Multi-Layer Board）。面殼尺寸 88mm × 47mm × 12mm，重量有 8.4g，材質是金屬。面殼有片按鍵盤，尺寸 60mm × 41mm × 2mm，重量有 2.5g。

Motorola （摩托羅拉）MPx200 智能手機（Smart Phone）的底殼 + 面殼

Motorola （摩托羅拉）MPx200 智能手機（Smart Phone）的底殼

Motorola （摩托羅拉）MPx200 智能手機（Smart Phone）的面殼 + PCB板

Motorola （摩托羅拉）MPx200 智能手機（Smart Phone）PCB板的正面

Motorola （摩托羅拉）MPx200 智能手機（Smart Phone）PCB板的背面

Motorola （摩托羅拉）MPx200 智能手機（Smart Phone）的面殼 + 按鍵盤

拆除 Motorola （摩托羅拉）MPx200 智能手機（Smart Phone），拆除 LCD屏殼的4顆 T5 內六角梅花螺絲（Torx Screw），然後用一字螺絲批從面殼邊撬開鎖扣，取出底殼，尺寸 83mm × 48mm × 8mm，重量有8.3g。從面殼取出 LCD屏模組，模組有前後 LCD屏，LCD屏 PCB板尺寸 74mm × 42mm × 0.7mm，重量有7.3g，PCB板有片細 LCD屏，細LCD屏編號是 UMSH-7323JL-7F NO. 31008-76，LCD屏尺寸 25mm × 25mm × 2mm，重量有2.5g，10-Pin FPC 電纜輸出。大 LCD屏編號是 TX06D15VMIEAA A3ARHIANE620009，LCD屏尺寸 56mm × 43mm × 5mm，重量有 13.3。LCD 屏面殼尺寸 81 / 89mm × 48mm × 3 / 13mm，重量有 9.2g。最後拆除手機的 2個轉軸（Rotation Hinge），轉軸尺寸 ψ6mm × 14mm，重量有 0.65g。
