Microsoft（微軟）1025 無線光學滑鼠（Wireless Optical Mouse）- 拆解

Microsoft（微軟）1025 無線光學滑鼠（Wireless Optical Mouse）- 拆解：

這個是 Microsoft（微軟）無線光學滑鼠（Wireless Optical Mouse），型號是 1025，尺寸 121mm × 57 / 64mm × 36mm，淨重祇有 84.1g（不含電池），中國製造（Made in China），筆者已經沒使用有一段時間，所以把它拆解（Teardown）。

Microsoft（微軟）1025 無線光學滑鼠（Wireless Optical Mouse）

Microsoft（微軟）1025 無線光學滑鼠（Wireless Optical Mouse）頂部

Microsoft（微軟）1025 無線光學滑鼠（Wireless Optical Mouse）底部

Microsoft（微軟）1025 無線光學滑鼠（Wireless Optical Mouse）側面

Microsoft（微軟）1025 無線光學滑鼠（Wireless Optical Mouse）的規格標籤

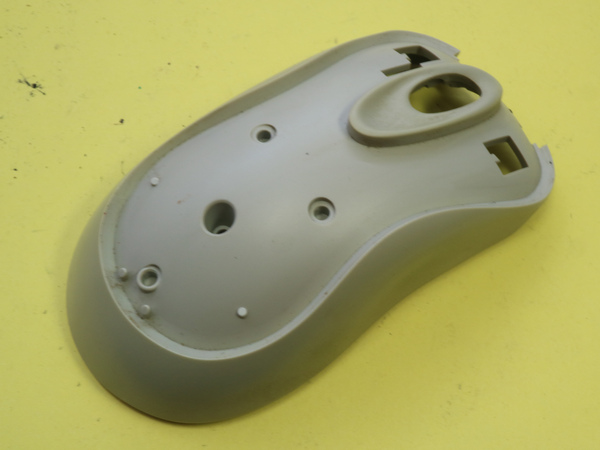

拆解這個是 Microsoft（微軟）1025無線光學滑鼠（Wireless Optical Mouse）是很簡單，首先拆除電池蓋，電池蓋編號 MS-40537，尺寸 40mm × 32mm × 2mm，淨重祇有 2.4g，材質是 ABS。然後拆除頂部的塑膠板，尺寸 108mm × 43 / 51 / 57mm × 23mm，淨重祇有 9.8g。再拆除在電池蓋內的 1顆十字螺絲，便可以打開滑鼠底面蓋，面蓋編號 MS-4050 M300-U002，尺寸 118mm × 57 / 65mm × 34mm，淨重祇有 14.7g，材質是ABS。底蓋編號 MS-4049 M300-U003，尺寸 119mm × 52 / 60mm × 22mm，淨重祇有 17.8g，材質是 ABS。底蓋內有 2片 PCB板，無線發射板和滑鼠控制板，無線發射板編號 M300 RF B-846 REV.0C，尺寸 62mm × 48mm × 1.5mm，重量有 17.7g（包括滑鼠控制板），雙面 94V-0 PCB板（Double Side Board），生產日期 2004/03/10（估計在 2004年）。滑鼠控制板編號 M300 SENSOR REV. 0C，尺寸 43 / 52mm × 7 / 49mm × 1.5mm，重量有 17.7g（包括無線發射板），雙面 94V-0 PCB板（Double Side Board），生產日期 2004/03/10（估計在 2004年）。
