Microsoft（微軟）RS-232 串行有線滑鼠（Serial 2 Button Mouse）- 拆解

Microsoft（微軟）RS-232 串行有線滑鼠（Serial 2 Button Mouse）- 拆解：

這個是筆者最古老（1984年）的滑鼠，Microsoft（微軟）RS-232串行有線滑鼠（2 Button Mouse），尺寸 100mm × 51 / 61mm × 20 / 32mm，淨重祇有 204.8g（包括 RS-232 線），RS-232 線長 1.5M，早期筆者是使用這滑鼠，很扎實和有重量，但現在已經是使用 USB滑鼠！很少會用串行接口！所以把它拆解（Teardown）。

Microsoft（微軟）RS-232 串行有線滑鼠（Serial 2 Button Mouse）

Microsoft（微軟）RS-232 串行有線滑鼠（Serial 2 Button Mouse）正面

Microsoft（微軟）RS-232 串行有線滑鼠（Serial 2 Button Mouse）背面

Microsoft（微軟）RS-232 串行有線滑鼠（Serial 2 Button Mouse）右側面

Microsoft（微軟）RS-232 串行有線滑鼠（Serial 2 Button Mouse）左側面

Microsoft（微軟）RS-232 串行有線滑鼠（Serial 2 Button Mouse）頂部

Microsoft（微軟）RS-232 串行有線滑鼠（Serial 2 Button Mouse）底部

Microsoft（微軟）RS-232 串行有線滑鼠（Serial 2 Button Mouse）的標誌

拆解這個是 Microsoft（微軟）RS-232 串行有線滑鼠（Serial 2 Button Mouse）是很簡單，祇需要拆除在滑鼠底部的 3顆十字螺絲，便可以打開滑鼠，滑鼠內祇有 2片 PCB板，包括控制板和按鍵板，按鍵板編號是 2L100160，尺寸 47mm × 21mm × 1.2mm，淨重祇有 2.9g，單面板（Single Side Board）。控制板編號是 RS232C SERIAL REV.2 8306VK，尺寸 59mm × 44mm × 1.2mm，淨重祇有 7.2g，板上有 1枚 IC（集成電路），Microsoft（微軟）編號SC82432Z QFP30 封裝 Mouser Controller IC。金屬圓滾球尺寸 ψ25mm，淨重祇有 66.5g。

Microsoft（微軟）RS-232 串行有線滑鼠（Serial 2 Button Mouse）的螺絲位置

打開Microsoft（微軟）RS-232 串行有線滑鼠（Serial 2 Button Mouse）

Microsoft（微軟）RS-232 串行有線滑鼠（Serial 2 Button Mouse）的面蓋

Microsoft（微軟）RS-232 串行有線滑鼠（Serial 2 Button Mouse）的底蓋 + PCB板

Microsoft（微軟）RS-232 串行有線滑鼠（Serial 2 Button Mouse）的底蓋+ PCB板

Microsoft（微軟）RS-232 串行有線滑鼠（Serial 2 Button Mouse）PCB板的正面

Microsoft（微軟）RS-232 串行有線滑鼠（Serial 2 Button Mouse）PCB板的背面

Microsoft（微軟）RS-232 串行有線滑鼠（Serial 2 Button Mouse）按鍵板的正面

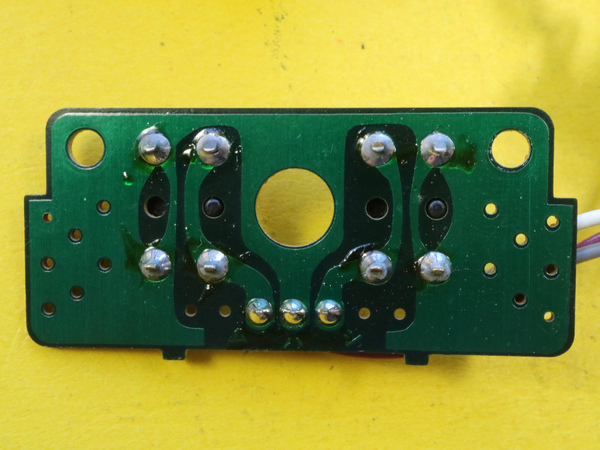

Microsoft（微軟）RS-232 串行有線滑鼠（Serial 2 Button Mouse）按鍵板的背面

Microsoft（微軟）編號 SC82432Z QFP30 封裝 Mouser Controller IC

Microsoft（微軟）RS-232 串行有線滑鼠（Serial 2 Button Mouse）的圓滾球
