H3C（華三）Magic B1 家用智能路由器 - 拆解

H3C（華三）Magic B1 家用智能路由器 - 拆解：

這台是 H3C（華三）家用智能路由器（Wireless Router），型號Magic B1（小門神），機身尺寸 ψ140mm × 9.8mm，重量 300g，H3C Magic B1 的超薄外型家用無線路由器，獨有的網口機身分離式設計，創新的 HDMI 接口使用方式，一根線，讓你的桌面簡單起來。2.4G/5G 雙頻自由切換，雙頻段融合，讓你在 5G 的高速和 2.4G 的穩定中無縫切換，帶來 VIP 級別的網絡體驗。360° 環形天線，信號覆蓋無死角，內置4根環形天線，實現真正的 360° 信號覆蓋，讓家裡每一立方厘米的信號都是滿格，先進的 Beamforming 定向追踪技術，讓信號與你如影隨形。WIFI 定時開關&智能休眠，定時開啟或關閉 WIFI，為您營造健康的居家環境；網絡設備空閒時段自動進入無線休眠狀態，大幅降低輻射和節省能耗。企業級安全體驗，企業級的軟件平台帶來高達 30種以上的網絡安全保護特性，營造最安全的家庭網絡環境。

H3C（華三）Magic B1 家用智能路由器（Wireless Router）的包裝盒

H3C（華三）Magic B1 家用智能路由器（Wireless Router）的規格標籤

H3C（華三）Magic B1 家用智能路由器（Wireless Router）的正面

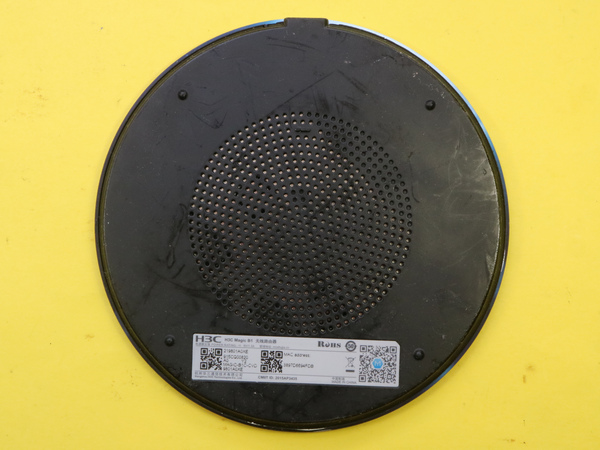

H3C（華三）Magic B1 家用智能路由器（Wireless Router）的背面

拆解這台 H3C（華三）Magic B1 家用智能路由器（Wireless Router），需要用一字螺絲批在底面殼中間的隙撬開，便可以打開底面殼，面殼尺寸 ψ140mm × 5mm，塑膠厚度是 1.0mm，重量有 31g，材質是 ABS。底殼尺寸 ψ136mm × 6.5mm，塑膠厚度是 1.0mm，重量有 32g，材質是 ABS。底殼有 PCB 板、鋁散熱板和 4條天線，PCB 板編號 MAGIC B1 VER. A，尺寸 72 / 100mm × 93.5mm × 1.6mm，重量有 39g，雙面 MS-ME198407 94V-0 PCB 板（Double Side Board），生產日期 36 15（估計 2015年）。鋁散熱板尺寸 70 / 86mm × 25 / 68mm × 1.0mm，重量有 16g。

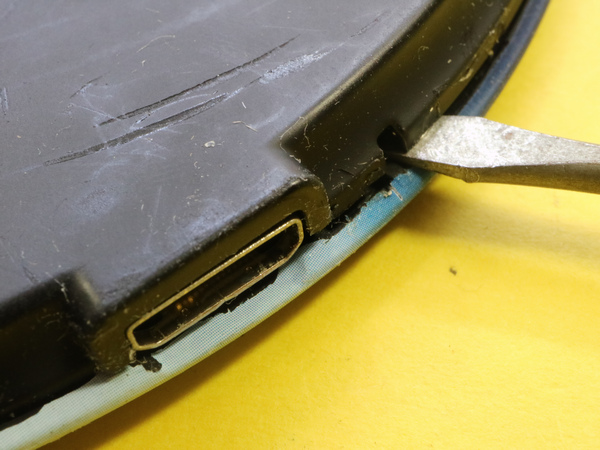

撬開 H3C（華三）Magic B1 家用智能路由器（Wireless Router）底面殼

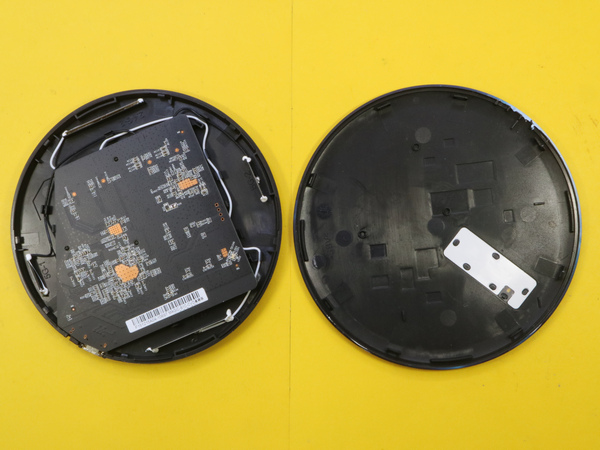

打 H3C（華三）Magic B1 家用智能路由器（Wireless Router）

H3C（華三）Magic B1 家用智能路由器（Wireless Router）的面殼

H3C（華三）Magic B1 家用智能路由器（Wireless Router）的底殼 + PCB板

H3C（華三）Magic B1 家用智能路由器（Wireless Router）PCB 板的正面

H3C（華三）Magic B1 家用智能路由器（Wireless Router）PCB板的背面

H3C（華三）Magic B1 家用智能路由器（Wireless Router）的 4條天線

品牌：H3C（華三）Magic B1 家用智能路由器
型號：Magic B1
類型：4-Port 無線寬頻路由器（Wireless Router）
WAN Ports：1 × RJ45
LAN Ports：2個 10/100Base-TX 以太網電口（電源適配器）
Other Port：HDMI 接口
天線規格：4個 5dBi 環形天線，2X2 MIMO 架構
傳輸距離：?
工作頻率：802.11ac/n/a : 5.725GHz-5.850GHz（中國）/ 802.11b/g/n : 2.4GHz-2.483GHz（中國），2.4G/5G 雙頻自由切換 IEEE 802.11ac、IEEE 802.11b/g/n、IEEE 802.11a、IEEE 802.3、IEEE 802.3u Auto MDI（X）
傳輸速率：高達 1167Mbps
加密：不加密，WPA－PSK，WPA2-PSK
特性：便捷安全的訪客模式、支持 HT20/HT40 模式、支持自動信道選擇或手動信道選擇、支持接入用戶數限制、支持SSID廣播開啟或關閉、支持無線定時和無線功率調節、支持 2.4G 和 5G 信號融合、支持 BeamForming 定向天線技術、支持多種加密方式（不加密、WPA－PSK，WPA2-PSK）、支持無線接入客戶列表顯示和控制、支持無線自動休眠和喚醒
配置管理：基於 WEB 的用戶管理接口、通過 HTTP 升級系統軟件，通過遠程服務器在線升級、恢復缺省配置、故障診斷、上網診斷、設備故障信息一鍵導出 指示燈：1個 LED，代表系統和無線狀態
交流電輸入：AC 100 - 240V（50/60Hz）
直流電輸出：6V DC 1.3A
待機耗電量：未有資料
功耗：≦ 7W
其他功能：1個 RST 控制開關
顏色：彩色
工作溫度：0℃～40℃
存儲濕度：10%～90% RH 不凝結
機身尺寸：140mm × 140mm × 9.8mm
重量：300g（規格：≦ 0.3kg）
上市日期：2015年
參考售價：￥239
