Hayes（賀氏）Optima 288 外置調製解調器（Modem）- 拆解（三）

Hayes（賀氏）Optima 288 外置調製解調器（Modem）- 拆解（三）：

這台是 Hayes（賀氏 / Hayes Microcomputer Products）外置（External）調製解調器（Modem），型號是 Optima 288 V.34 / V.FC + FAX + VOICE（5310HK），Optima 288 是一台商用調製解調器（Business Modem Voice Data FAX），功能非常多，但調製解調器的速度太慢了，家中的寬頻已經是光纖入屋（FTTH / Fiber To The Home）入戶，速度達到 1G（1000M），所以便沒有使用了，也是時候拆解（Teardown）研究。

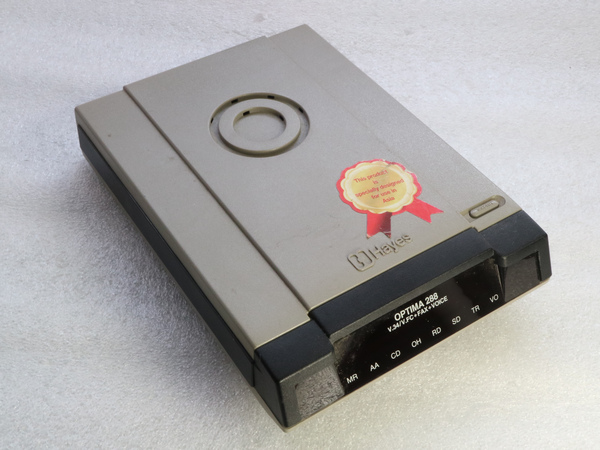

Hayes（賀氏）Optima 288 外置調製解調器（Modem）

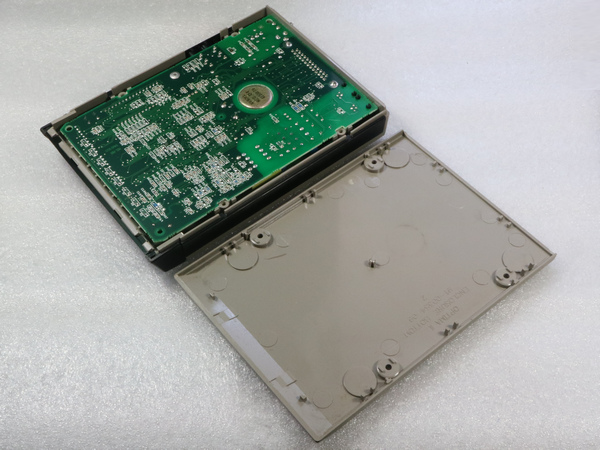

拆解這台 Hayes（賀氏 / Hayes Microcomputer Products）外置（External）調製解調器（Modem），首先拆除在機殼底的 4顆十字螺絲，底蓋編號 91-00354-09 2，尺寸 178mm × 127mm × 8mm，重量有 77g。打開底蓋，便可以看到 PCB板，要拿起 PCB 板，需要將背部的 RS-232C 連接器的 2顆螺絲拆，便可以拿出 PCB板，PCB板編號 09-00415-2，尺寸 166mm × 111mm × 1.4mm，重量有 200g。面蓋編號 91-00353-09 1，尺寸 178mm × 130mm × 25mm，重量有 142g。
