Canon（佳能）CC-45 鬧鐘計算機（Alarm Clock and Electronic Calculator）- 拆解（二）

2021年2月28日星期日

Canon（佳能）CC-45 鬧鐘計算機（Alarm Clock and Electronic Calculator）- 拆解（二）

Canon（佳能）CC-45 鬧鐘計算機（Alarm Clock and Electronic Calculator）- 拆解（二）：

這台桌面計算機（Calculator）是 12位液晶顯示器計算機（12 Digit Desktop Calculator），品牌是日本 Casio（卡西歐），型號是 JF-120TE，尺寸為 170mm × 104mm × 21mm，重量是 145g。電池已經沒有電，所以拆解（Teardown）。

Canon（佳能）CC-45 鬧鐘計算機（Alarm Clock and Electronic Calculator）

拆解 Canon（佳能）CC-45 鬧鐘計算機（Alarm Clock and Electronic Calculator），首先拆除機背的電池蓋和電池，電池蓋尺寸為 27 / 31mm × 29mm × 1 / 6mm，重量是 1.0g。然後將 LCD屏和按鍵盤分離，按鍵盤膠殼尺寸為 59mm × 60mm × 6mm，按鍵盤轉動膠殼尺寸為 59mm × 42mm × 4 / 13mm，共重量是 10.8g。塑膠按鍵盤架尺寸為 58mm × 57mm × 3mm，重量是 3.5g。矽膠按鍵盤尺寸為 49mm × 547mm × 3mm，重量是 3.8g。按鍵 PCB板編號是 CC-45 Keys Board PCB 45CC-0801 IC-T41 R＆D-1，尺寸為 51mm × 52mm × 0.8mm，重量是 3.0g，雙面 PB2 PCB 板（Double Side Board），生產日期是 97.07.22（估計在 1997年），生產廠商是 Logitech Inc。

Canon（佳能）CC-45 鬧鐘計算機（Alarm Clock and Electronic Calculator）+ 電池 + 電池蓋

Canon（佳能）CC-45 鬧鐘計算機（Alarm Clock and Electronic Calculator）+ LCD屏

Canon（佳能）CC-45 鬧鐘計算機（Alarm Clock and Electronic Calculator）+ 塑膠按鍵盤架

Canon（佳能）CC-45 鬧鐘計算機（Alarm Clock and Electronic Calculator）+ 矽膠按鍵盤

Canon（佳能）CC-45 鬧鐘計算機（Alarm Clock and Electronic Calculator）+ 按鍵 PCB板

Canon（佳能）CC-45 鬧鐘計算機（Alarm Clock and Electronic Calculator）按鍵 PCB板的正面

Canon（佳能）CC-45 鬧鐘計算機（Alarm Clock and Electronic Calculator）按鍵 PCB板的背面

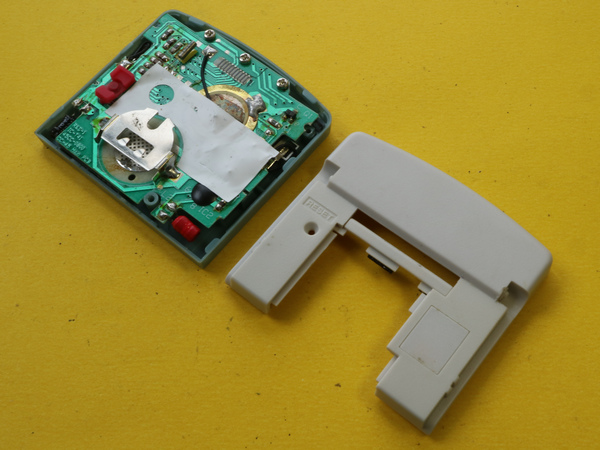

拆解 Canon（佳能）CC-45 鬧鐘計算機（Alarm Clock and Electronic Calculator）LCD屏，首先星用一字螺絲批撬開 LCD屏底面蓋，底蓋尺寸為 60mm × 30 / 55mm × 7mm，重量是 6.1g，材質是 ABS。面蓋尺寸為 60mm ×55mm × 5.5mm，重量是 4.3g，材質是 ABS。主控制板編號是 CC-45 Main Board PCB 45CC-0800 IC-T41 R＆D-1，尺寸為 55mm × 51mm × 0.8mm，PCB 板用 3顆十字螺絲固定，雙面 PCB 板（Double Side Board），生產日期是 97.07.22（估計在 1997年），生產廠商是 Logitech Inc。主控制 PCB 板上共有 2枚 IC（集成電路），用環氧樹脂（Epoxy）封裝，主控制 PCB 板通過一條 HSC (Heat Seal Ribbon Cable，熱壓紙或斑馬紙)線纜連接到顯示屏，LCD 顯示屏尺寸為 50mm × 35mm × 3mm，重量是 10.6g。另外一條 HSC 線纜連接到按鍵板，時鐘計算機共有 24個按鍵和 2個按鍵，還有一個發聲的壓電式蜂鳴器（Piezo Buzzer）。
