NHJ VHD-5500 Digital Jukebox 藍芽 MP3 播放器耳機 - 拆解（四）

NHJ VHD-5500 Digital Jukebox 藍芽 MP3 播放器耳機 - 拆解（四）：

這台 NHJ VHD-5500 Digital Jukebox 藍芽 MP3 播放器耳機（Bluetooth Earphone），耳機也是使用藍芽（Bluetooth）傳送音頻訊號，耳機尺寸 146mm × 132mm× 44mm，重量是 63.3g（規格：58.6g）。但主機已經拆解，所以耳機也要拆解（Teardown）。

NHJ VHD-5500 Digital Jukebox 藍芽 MP3 播放器耳機（Bluetooth Earphone）

NHJ VHD-5500 Digital Jukebox 藍芽 MP3 播放器耳機（Bluetooth Earphone）的皮套

拆解 NHJ VHD-5500 Digital Jukebox 藍芽 MP3 播放器耳機（Bluetooth Earphone）的右耳機，首先是將右耳機殼支架的 1顆十字螺絲拆除，然後分離右耳機，整個右耳機殼尺寸 65.5mm × 25 / 28 / ψ38mm × 10 / 21mm。右耳機外殼尺寸 65.5mm × 25 / 28mm × 4 / 8mm，重量是 3.6g。右耳機內殼尺寸 65.5mm × 25 / 28mm × 4 / 12mm，重量是 4.2g。右耳機內有藍芽控制板，藍牙控制板編號是 PM001-A3-50242-04-0，尺寸 61mm × 18 / 22mm × 0.5mm，重量是 4.9g，雙層 94V-0板（Double Side Board），生產日期 0514（估計是 2005年），板上有 1枚 IC（集成電路）。喇叭尺寸 ψ28mm × 5mm，重量是 5.7g。

打開 NHJ VHD-5500 Digital Jukebox 藍芽 MP3 播放器耳機（Bluetooth Earphone）

NHJ VHD-5500 Digital Jukebox 藍芽 MP3 播放器耳機（Bluetooth Earphone）+ 藍牙控制板

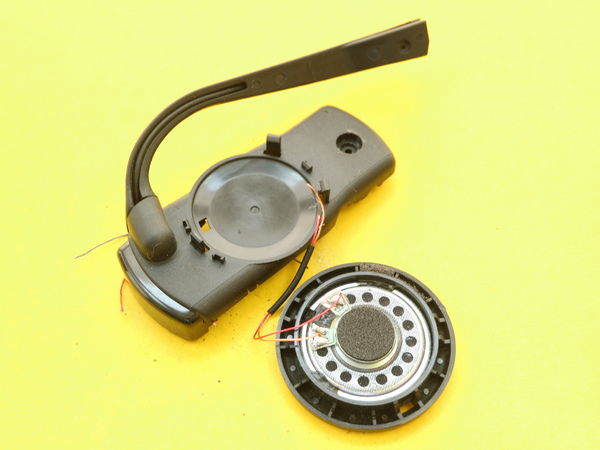

NHJ VHD-5500 Digital Jukebox 藍芽 MP3 播放器耳機（Bluetooth Earphone）+ 喇叭

NHJ VHD-5500 Digital Jukebox 藍芽 MP3 播放器耳機（Bluetooth Earphone）藍牙控制板的正面

NHJ VHD-5500 Digital Jukebox 藍芽 MP3 播放器耳機（Bluetooth Earphone）藍牙控制板的背面

NHJ VHD-5500 Digital Jukebox 藍芽 MP3 播放器耳機（Bluetooth Earphone）的喇叭

NHJ VHD-5500 Digital Jukebox 藍芽 MP3 播放器耳機（Bluetooth Earphone）的右耳機內殼

拆解 NHJ VHD-5500 Digital Jukebox 藍芽 MP3 播放器耳機（Bluetooth Earphone）的左耳機，首先是將左耳機殼支架的 1顆十字螺絲拆除，然後分離左耳機，整個左耳機殼尺寸 65.5mm × 25 / 28 / ψ38mm × 10 / 21mm。右耳機外殼尺寸 65.5mm × 25 / 28mm × 4 / 8mm，重量是 3.6g。左耳機內殼尺寸 65.5mm × 25 / 28mm × 4 / 12mm，重量是 4.3g。左耳機內有鋰充電池，鋰充電池編號是 HDB 552248，尺寸 50mm ×22mm × 5mm，重量是 11.4g，生產日期 H4L20（估計是 2004年），規格是 3.7V 500mAh。喇叭尺寸 ψ28mm × 5mm，重量是 5.7g。
