Hyundai(現代)5.1 聲道家庭影院(5.1 CH Home Theater)低音喇叭 - 拆解(三)

Hyundai(現代)5.1 聲道家庭影院(5.1 CH Home Theater)低音喇叭 - 拆解(三):

這個是 Hyundai(現代)5.1 聲道家庭影院(5.1 CH Home Theater)低音喇叭(Subwoofer),尺寸 284mm × 246mm × 169mm,重量是 4249g(4.249kg)。主要用作播放低頻音源,其他的聲道會接到機背的插座,前面有音響控制旋鈕,包括 REAR(前)、CENTER (中)、MASTER VOL(主)、BASS (低音)和 5.1CH/2.1CH(5.1 聲道)。

Hyundai(現代)5.1 聲道家庭影院(5.1 CH Home Theater)低音喇叭
Hyundai(現代)5.1 聲道家庭影院(5.1 CH Home Theater)低音喇叭的正面
Hyundai(現代)5.1 聲道家庭影院(5.1 CH Home Theater)低音喇叭的背面
Hyundai(現代)5.1 聲道家庭影院(5.1 CH Home Theater)低音喇叭的標誌
拆解這個 Hyundai(現代)5.1 聲道家庭影院(5.1 CH Home Theater)低音喇叭,首先將機背的 10顆十字螺絲拆除,然後要撬開背部的木板,木背板尺寸 205mm × 150mm × 9mm,重量是 190g。木背板安裝了音頻控制板(Audio Amplifier Control Board)和AC電源變壓器(AC Power Transformer)。音頻控制板編號是 JPC999-1,尺寸 144mm × 96.5mm × 1.6mm,重量是 184g,單面板(Single Side Board),中國製造(Made in China)。AC電源變壓器(AC Power Transformer)編號是 BDT-57143,尺寸 32 / 57 mm × 34 / 66mm × 50mm,重量是 656g,生產廠商是 SHENZHEN XINGYAODA ELECTRONICS CO., LTD,規格 IP: 220V / 50Hz RED-RED O/P: ~10VX2 / 2A RED-BLACK-RED。

Hyundai(現代)5.1 聲道家庭影院(5.1 CH Home Theater)低音喇叭的螺絲位置
Hyundai(現代)5.1 聲道家庭影院(5.1 CH Home Theater)低音喇叭的 10顆十字螺絲
打開 Hyundai(現代)5.1 聲道家庭影院(5.1 CH Home Theater)低音喇叭
Hyundai(現代)5.1 聲道家庭影院(5.1 CH Home Theater)低音喇叭的木背板
Hyundai(現代)5.1 聲道家庭影院(5.1 CH Home Theater)低音喇叭的木背板 + 音頻控制板 + AC 電源變壓器
Hyundai(現代)5.1 聲道家庭影院(5.1 CH Home Theater)低音喇叭的 AC 電源變壓器

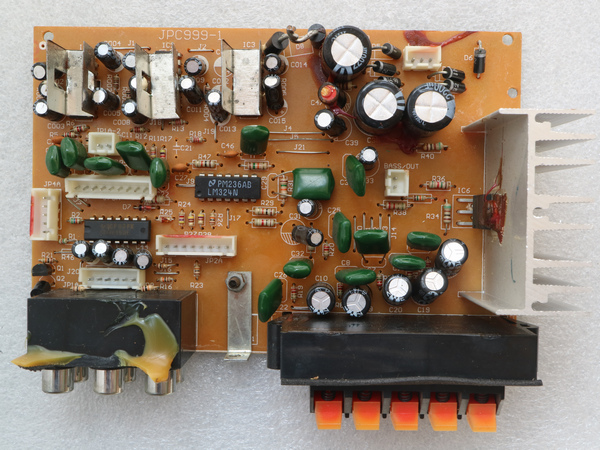

Hyundai(現代)5.1 聲道家庭影院(5.1 CH Home Theater)低音喇叭的音頻控制板正面
Hyundai(現代)5.1 聲道家庭影院(5.1 CH Home Theater)低音喇叭的音頻控制板背面
Hyundai(現代)5.1 聲道家庭影院(5.1 CH Home Theater)低音喇叭的木制音箱尺寸 271mm × 246mm × 169mm,重量是 2668g(2.668kg)。木制音箱內有低音喇叭和低音反射孔,喇叭尺寸 ψ67 / 102mm × 62mm,重量是 431g,規格是 4 15W,生產日期是 012015,生產廠商是 HHY。

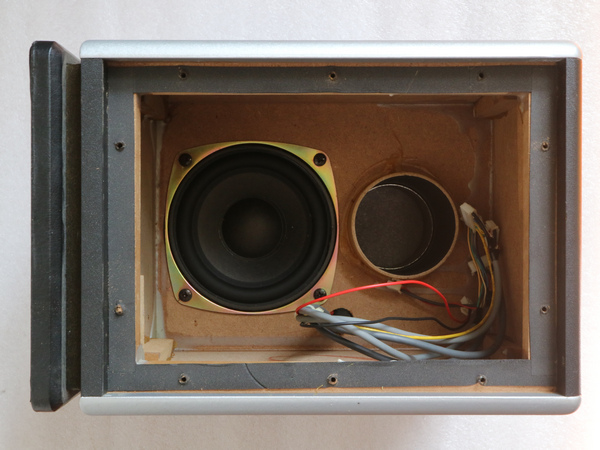

Hyundai(現代)5.1 聲道家庭影院(5.1 CH Home Theater)低音喇叭的木制音箱
Hyundai(現代)5.1 聲道家庭影院(5.1 CH Home Theater)低音喇叭的低音喇叭

Hyundai(現代)5.1 聲道家庭影院(5.1 CH Home Theater)低音喇叭的低音喇叭

Hyundai(現代)5.1 聲道家庭影院(5.1 CH Home Theater)低音喇叭的低音反射孔
