Hyundai(現代)HY-526 播放機(DVD Video Player)驅動盤 - 拆解(四)

Hyundai(現代)HY-526 播放機(DVD Video Player)驅動盤 - 拆解(四):

在 Hyundai(現代)HY-526 播放機(DVD Video Player)機身中間放置了一個 DVD 驅動盤(DVD Drive / DVD Loader),DVD 機芯品牌是 KZG,尺寸為 193mm × 139mm × 35mm,重量約 324g。

Hyundai(現代)HY-526 5.1 聲道家庭影院(5.1 CH Home Theater)DVD 驅動盤(DVD Drive)
Hyundai(現代)HY-526 5.1 聲道家庭影院(5.1 CH Home Theater)DVD 驅動盤(DVD Drive)的正面
Hyundai(現代)HY-526 5.1 聲道家庭影院(5.1 CH Home Theater)DVD 驅動盤(DVD Drive)的背面
Hyundai(現代)HY-526 5.1 聲道家庭影院(5.1 CH Home Theater)DVD 驅動盤(DVD Drive)的側面
Hyundai(現代)HY-526 播放機(DVD Video Player)的DVD驅動盤(DVD Drive)是光碟唯讀機械結構是由進出機構(Loading Mechanism)和機芯(DVD Mechanism)組成。拆解 DVD-ROM 光碟唯讀機械結構,首先將塑膠主軸轉盤的 2顆十字螺絲拆除,塑膠主軸轉盤板編號是 KZG-DO9,尺寸為 139mm × 44 / 84mm × 3.4mm,重量約 16g,材質是 ABS。拉出 DVD-ROM 塑膠托盤及撬起兩側鎖扣,塑膠托盤編號是 KZG-DO9M 06,尺寸為 189mm × 127mm × 5.3mm,重量約 39g,材質是 ABS。然後撬出機芯(DVD Mechanism),編號是 KZGBH06040701521,尺寸為 127mm × 84 / 92mm × 13mm,重量約 148g。

Hyundai(現代)HY-526 5.1 聲道家庭影院(5.1 CH Home Theater)DVD 驅動盤(DVD Drive)+ 塑膠主軸轉盤板
Hyundai(現代)HY-526 5.1 聲道家庭影院(5.1 CH Home Theater)DVD 驅動盤(DVD Drive)的塑膠主軸轉盤板
Hyundai(現代)HY-526 5.1 聲道家庭影院(5.1 CH Home Theater)DVD 驅動盤(DVD Drive)+ 塑膠托盤
Hyundai(現代)HY-526 5.1 聲道家庭影院(5.1 CH Home Theater)DVD 驅動盤(DVD Drive)的塑膠托盤
Hyundai(現代)HY-526 5.1 聲道家庭影院(5.1 CH Home Theater)DVD 驅動盤(DVD Drive) + 機芯(DVD Mechanism)
Hyundai(現代)HY-526 5.1 聲道家庭影院(5.1CH Home Theater)機芯(DVD Mechanism)的鐳射光頭機構
拆除進出機構(Loading Mechanism)的馬達,馬達編號是 RF-300CA-11400 060322A01,尺寸為 ψ24mm × 12 / 18mm,進出機構馬達 PCB板,尺寸為 50mm × 20mm × 1.6mm,總重量約 24g。最後將進出機構的齒輪和升降架拆除,升降架編號是 KZG-DO9M B,尺寸為 104mm × 65mm × 10.5mm,重量約 9g,材質是 ABS。機芯塑膠架編號是 KZG-DO9M 05,尺寸為 175mm × 133 / 149mm × 19 / 29mm,重量約 68g,材質是 ABS。

Hyundai(現代)HY-526 5.1 聲道家庭影院(5.1 CH Home Theater)DVD 驅動盤(DVD Drive)+ 馬達
Hyundai(現代)HY-526 5.1 聲道家庭影院(5.1 CH Home Theater)DVD 驅動盤(DVD Drive)的進出機構馬達 + PCB板
Hyundai(現代)HY-526 5.1 聲道家庭影院(5.1 CH Home Theater)DVD 驅動盤(DVD Drive)的升降架

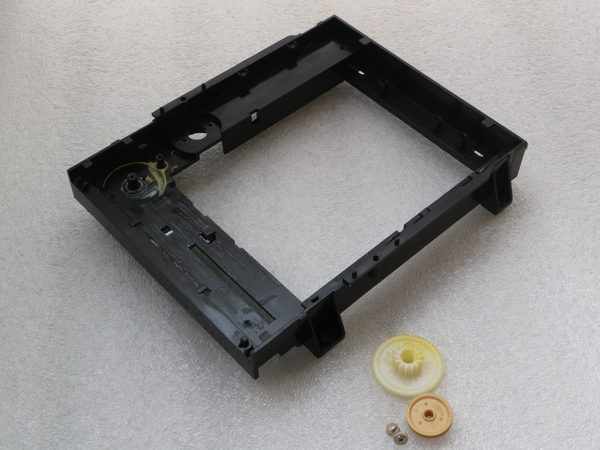

Hyundai(現代)HY-526 5.1 聲道家庭影院(5.1 CH Home Theater)DVD 驅動盤(DVD Drive)的齒輪
Hyundai(現代)HY-526 5.1 聲道家庭影院(5.1 CH Home Theater)DVD 驅動盤(DVD Drive)的機芯塑膠架
