ApaxQ AP-KBX203 USB 有線鍵盤 - 拆解

ApaxQ AP-KBX203 USB 有線鍵盤 - 拆解:

ApaxQ USB 有線鍵盤(Wire Keyboard),型號 AP-KBX203,AP-KBX203 鍵盤尺寸 405 / 452mm × 150mm × 22 / 12mm,淨重量 853g,線長 1580mm,生產地是中國(Made in China),估計生產在?年。

ApaxQ AP-KBX203 USB 有線鍵盤
ApaxQ AP-KBX203 USB 有線鍵盤(USB Wire Keyboard),這鍵盤很多按鍵,總共有 104鍵,一般按鍵按下手感不錯!按鍵的位移是 7.25mm ~ 4.69mm。

ApaxQ AP-KBX203 USB 有線鍵盤的頂部
ApaxQ AP-KBX203 USB 有線鍵盤的底部
ApaxQ AP-KBX203 USB 有線鍵盤面殼是用黑色塑膠材料注塑成形,表面有細膩磨紗層,不容易留下指紋,厚度約為 2.0mm。拆解 ApaxQ AP-KBX203 USB 有線鍵盤,首先將鍵盤底的 12顆十字螺絲拆除,用一字螺絲批在底面殼中間分開。透明茶色面殼可摺疊,尺寸 405 / 452mm × 132 / 147mm × 2mm,淨重量 67g。面殼尺寸 405 / 452mm × 150mm × 6 / 10mm,淨重量 67g,底殼尺寸 405 / 452mm × 150mm × 4 / 12mm,淨重量 179g。

ApaxQ AP-KBX203 USB 有線鍵盤底殼的螺絲位置
ApaxQ AP-KBX203 USB 有線鍵盤底殼的 10顆十字螺絲
用一字螺絲批拗開鍵盤的底面殼,分離底面殼後,便看見 PCB板 和按鍵板都安裝在面殼下面,拆除在按鍵金屬板上的 FPC 3顆螺絲,便可以將 PCB板和按鍵金屬板取出。

分離ApaxQ AP-KBX203 USB 有線鍵盤後的頂底殼
分離ApaxQ AP-KBX203 USB 有線鍵盤後的頂殼
分離ApaxQ AP-KBX203 USB 有線鍵盤後的底殼
PCB板尺寸 79mm × 30mm × 1.7mm,重量 7.0g,單面 PCB 板(Singal Side PCB),PCB 板編號是 PK203B,生產時間不詳,生產廠家不詳。按鍵 PCB板尺寸 90mm × 14mm × 1.7mm,重量 4.1g,單面 PCB 板(Singal Side PCB),PCB 板編號是 PK203HB,生產時間不詳,生產廠家不詳。

ApaxQ AP-KBX203 USB 有線鍵盤 PCB板的正面
ApaxQ AP-KBX203 USB 有線鍵盤 PCB板的背面
鍵盤組成結構,最上層是按鍵,膠按鍵板,矽膠按鍵板,透明薄膜電路和按鍵金屬板,黑色膠按鍵板尺寸 310 / 391mm × 100 / 114mm × 2.0mm,厚度是 2.0mm。薄膜由三片透明薄膜組成,。上下方的透明薄膜都會印上導電塗料,當手指從鍵帽壓下時,上方與下方薄膜就會接觸通電,即完成導通,上薄膜編號是 JYF-KSW010 REV:A,生產時間0540-7,尺寸 388mm × 112mm × 0.09mm,厚度是 0.09mm。中層薄膜尺寸 388mm × 112mm × 0.09mm,厚度是 0.09mm。下薄膜編號是 JYF-KSW010 REV:A,生產時間0540-7,尺寸 388mm × 112mm × 0.09mm,厚度是 0.09mm。利用 3顆螺絲固定 FPC 26-Pin 連接至 PCB板。按鍵金屬板尺寸 389mm ×100 / 114mm × 0.84mm,厚度是 0.84mm。

ApaxQ AP-KBX203 USB 有線鍵盤

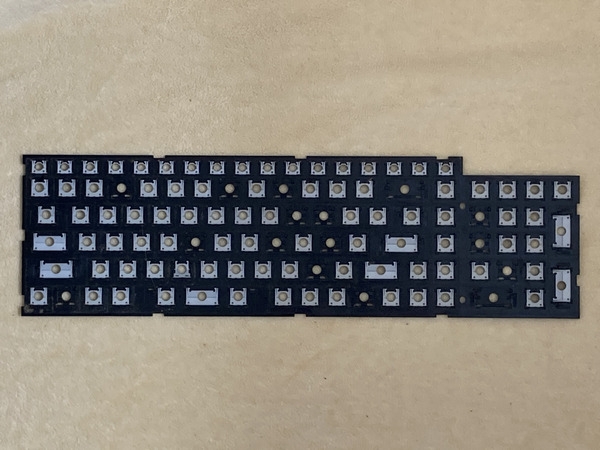

ApaxQ AP-KBX203 USB 有線鍵盤膠按鍵板
ApaxQ AP-KBX203 USB 有線鍵盤三片透明薄膜
ApaxQ AP-KBX203 USB 有線鍵盤金屬按鍵托盤

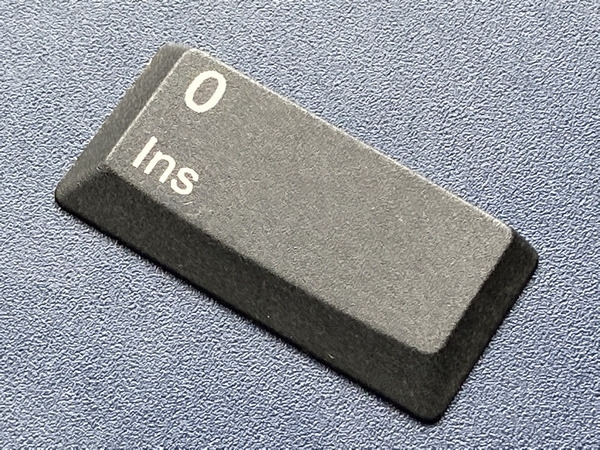

一般按鍵尺寸 18.19mm × 18.20mm × 2.33mm,厚度是 0.65mm。回車按鍵尺寸 37.39mm × 18.22mm × 2.48mm,厚度是 0.65mm。空間按鍵尺寸 95mm × 18.20mm × 3.2mm,厚度是 1.0mm。

ApaxQ AP-KBX203 USB 有線鍵盤的按鍵
