PC 電腦平行接口轉換盒（Parallel Port Converter）- 拆解：

2021年9月26日星期日

PC 電腦平行接口轉換盒（Parallel Port Converter）- 拆解：

PC 電腦平行接口轉換盒（Parallel Port Converter）- 拆解：

這台是平行接口轉換盒（Parallel Port Converter），利用 PC 電腦連接到轉換盒，轉換盒內安裝 IDE 的設備（CD-ROM、Floppy Disk 或其它 IDE 設備），轉換盒尺寸 290 / 297mm × 160mm × 56 / 60mm，生產廠商不詳，台灣製造（Made in Taiwan）。

平行接口轉換盒（Parallel Port Converter）

平行接口轉換盒（Parallel Port Converter）的正面

平行接口轉換盒（Parallel Port Converter）的背面

拆開平行接口轉換盒（Parallel Port Converter）是拆除機底的十字螺絲，便可以拉出頂殼和底殼。鐵頂殼尺寸 283mm × 160mm ×56 / 60mm，厚度1mm，重量是 551g。鐵底殼尺寸 281mm × 150 / 158mm × 45 / 50mm，厚度1mm，重量是 604g。塑膠面框尺寸 7/17/20mm × 160mm × 55mm，厚度 1mm，重量是 17g。鐵背板尺寸 1/5mm × 158mm × 52.5mm，厚度 1mm，重量是 90g。

拉出平行接口轉換盒（Parallel Port Converter）頂殼和底殼

平行接口轉換盒（Parallel Port Converter）頂殼

平行接口轉換盒（Parallel Port Converter）頂殼和底殼

在平行接口轉換盒內有開關式電源（Switching Mode Power Supply）和轉換 PCB 板，開關式電源用 U 形鐵框保護，U 形鐵框尺寸 39mm × 153mm × 58mm，厚度1mm，重量是 106g。開關式電源 PCB尺寸 100mm × 30mm × 1.8 / 26mm，重量是 81g，單面 PCB板，編號不詳，PCB板生產日期不詳，生產廠商不詳，台灣製造（Made in Taiwan）。

平行接口轉換盒（Parallel Port Converter）的開關式電源和 U 形保護鐵框

平行接口轉換盒（Parallel Port Converter）的開關式電源

平行接口轉換盒（Parallel Port Converter）的開關式電源的正面

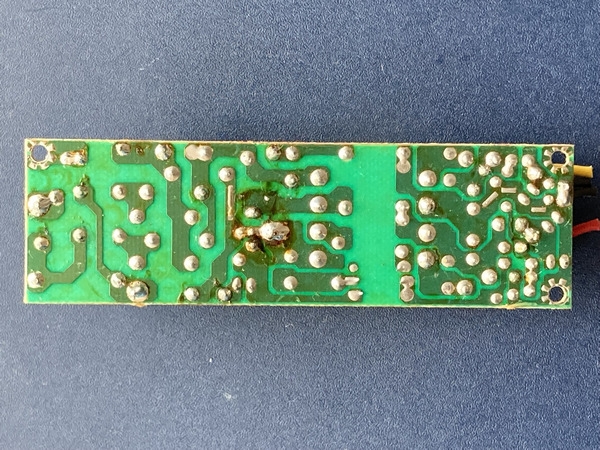

平行接口轉換盒（Parallel Port Converter）的開關式電源背面

平行接口轉換主 PCB 板尺寸 85.5mm × 38mm × 1.6 / 24mm，厚度1.6mm，重量是 41g，雙面 PCB板，編號 DT-9503，PCB板生產日期 96127598，生產廠商不詳，台灣製造（Made in Taiwan）。PCB板上共有 2枚 IC（集成電路），Shuttle Technology STG-DPIA-02 QFP-100 封裝，Hitachi 74HC04 SOP-14 封裝。
