Compaq（康柏）CRD-8484B 唯讀光碟機（CD-ROM Drive）機芯（Mechanism） - 拆解（四）

Compaq（康柏）CRD-8484B 唯讀光碟機（CD-ROM Drive）機芯（Mechanism） - 拆解（四）：

拆解（Teardown）Compaq（康柏）CRD-8484B 唯讀光碟機（CD-ROM Drive）的機芯 （Mechanism），機芯主要由托盤進出機構（Loading Mechanism）、夾持機構（Holder Mechanism）、進給機構 （Open/Close Mechanism）、光碟旋轉機構（Traverse Mechanism）和鐳射頭機構 （Laser Optical Pick-Up Mechanism）組成，CD-ROM 機蕊，尺寸 119mm × 84 / 96mm × 11 / 25mm，重量是 111g。

Compaq（康柏）CRD-8484B 唯讀光碟機（CD-ROM Drive）機芯（Mechanism）

Compaq（康柏）CRD-8484B 唯讀光碟機（CD-ROM Drive）機芯（Mechanism）的正面

Compaq（康柏）CRD-8484B 唯讀光碟機（CD-ROM Drive）機芯（Mechanism）的背面

Compaq（康柏）CRD-8484B 唯讀光碟機（CD-ROM Drive）的 光碟讀出機械結構是由光碟旋轉機構（Traverse Mechanism）和鐳射光頭機構 （Laser Optical Pick-Up Mechanism）組成。拆解 CD-ROM 光碟讀出機械結構，首先將高速直流主軸馬達（DC Motor）模組拆除，尺寸 60mm × 40mm × 1.0mm，重量是 34.9g，主軸馬達尺寸 ψ22mm × 22mm，控制是使用13-Pin FFC （Flexible Flat Cable）電纜連接。傳動杠步進馬達（Stepper Motor）是用了一個編號 D0930D2組件提供，尺寸 ψ15mm × 11 / 67mm，重量是 17.5g。

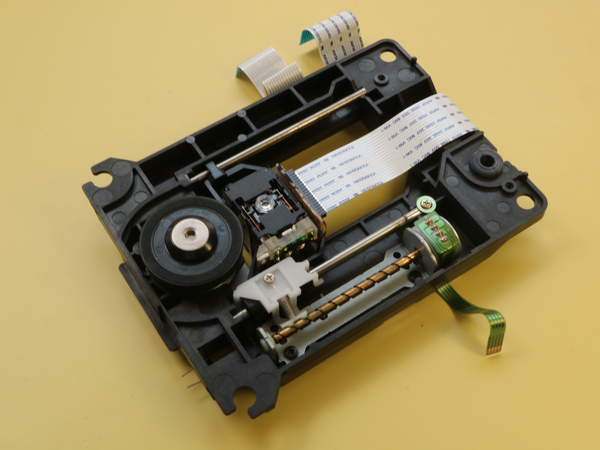

Compaq（康柏）CRD-8484B 唯讀光碟機（CD-ROM Drive）的鐳射頭（Laser Optical Pick-Up）+主軸馬達

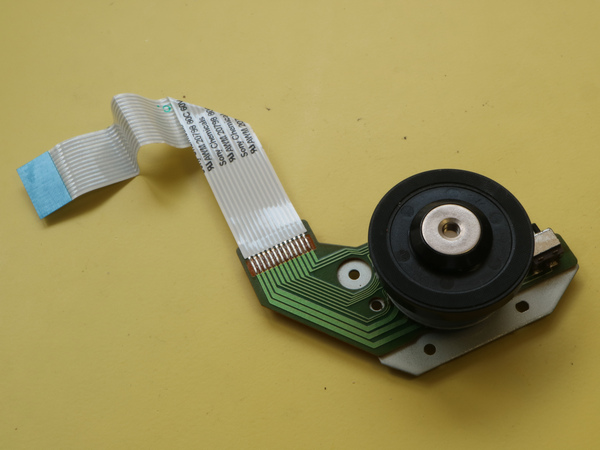

Compaq（康柏）CRD-8484B 唯讀光碟機（CD-ROM Drive）的鐳射頭（Laser Optical Pick-Up）的主軸馬達

Compaq（康柏）CRD-8484B 唯讀光碟機（CD-ROM Drive）的鐳射頭（Laser Optical Pick-Up）的主軸馬達

Compaq（康柏）CRD-8484B 唯讀光碟機（CD-ROM Drive）的鐳射頭（Laser Optical Pick-Up）的步進馬達

Compaq（康柏）CRD-8484B 唯讀光碟機（CD-ROM Drive）的鐳射頭（Laser Optical Pick-Up）的步進馬達連接

鐳射光頭機構（Laser Optical Pick-Up Mechanism）的鐳射光頭（Laser Optical Pick-Up）是使用編號 S45Tof7 0098956，尺寸 52mm × 25 / 36mm × 21mm，重量是 16.6g，輸出是使用 FFC 17-Pin 連接器，主要是讀取 CD-ROM 上的資料。塑膠殼編號 SHT-5-1 V7，尺寸 120mm × 84 / 96mm × 11mm，重量是 31.3g，材質是 PC+ABS。

Compaq（康柏）CRD-8484B 唯讀光碟機（CD-ROM Drive）的鐳射頭（Laser Optical Pick-Up）

Compaq（康柏）CRD-8484B 唯讀光碟機（CD-ROM Drive）的鐳射頭（Laser Optical Pick-Up）

Compaq（康柏）CRD-8484B 唯讀光碟機（CD-ROM Drive）的鐳射頭（Laser Optical Pick-Up）的連接器

Compaq（康柏）CRD-8484B 唯讀光碟機（CD-ROM Drive）的鐳射頭（Laser Optical Pick-Up）的塑膠殼
