ViewSonic（優派）ViewMate MC202P 光學滑鼠（Optical Travel Mouse）- 拆解（二）

2021年4月19日星期一

ViewSonic（優派）ViewMate MC202P 光學滑鼠（Optical Travel Mouse）- 拆解（二）

ViewSonic（優派）ViewMate MC202P 光學滑鼠（Optical Travel Mouse）- 拆解（二）：

這個 ViewSonic（優派）ViewMate MC202P 光學滑鼠（Optical Travel Mouse），滑鼠尺寸 102.6mm × 55.2mm × 32.3mm，重量祇有 68g（包括 USB 電纜），淨重祇有 51g，USB 接口長度有1700mm（1650mm + 50mm），電腦不能辨識，終於都用壞了！所以也要拆解（Teardown）。

ViewSonic（優派）ViewMate MC202P 光學滑鼠（Optical Travel Mouse）

ViewSonic（優派）ViewMate MC202P 光學滑鼠（Optical Travel Mouse）的正面

ViewSonic（優派）ViewMate MC202P 光學滑鼠（Optical Travel Mouse）的背面

拆解這個 ViewSonic（優派）ViewMate MC202P 光學滑鼠（Optical Travel Mouse）是在底部的標貼下有 1顆十字螺絲，首先將它拆除，然後可以將滑鼠的塑膠底和面蓋分開，小心分開時底面蓋前有兩個鎖扣，滑鼠內有 1片 PCB 板。

藏於底部標貼下的十字螺絲

打開 ViewSonic（優派）ViewMate MC202P 光學滑鼠（Optical Travel Mouse）的面蓋

ViewSonic（優派）ViewMate MC202P 光學滑鼠（Optical Travel Mouse）的底蓋

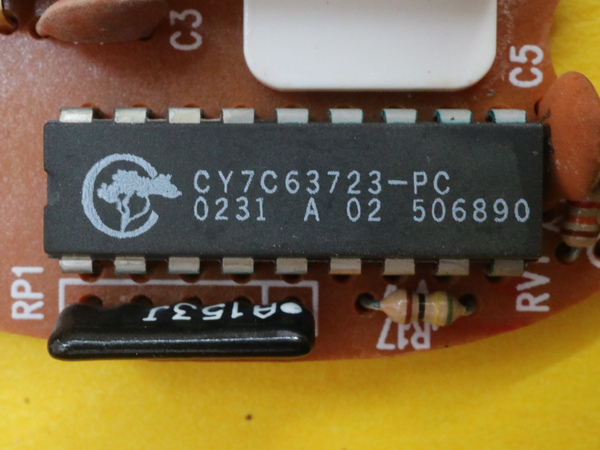

滑鼠內有 1片 PCB 板，尺寸 78.8mm × 35 / 41 / 44mm × 0.6mm，重量有14.8g，單面 PCB 板（Single Side PCB），PCB 板編號是 MSW035CY1，生產時間在 2002-3-5（2002年3月5日）。PCB 板共有 2枚 IC（集成電路），Cypress（賽普拉斯） CY7C63723-PC DIP-18 封裝 USB Combination Low-Speed USB and PS/2 Peripheral Controller，編號 H2000 A0227 DIP-16 封裝 Optical Mouser Sensor。
