Dell（戴爾）DS-8W1P 讀寫光碟機（DVD-RW Drive） - 拆解（二）

Dell（戴爾）DS-8W1P 讀寫光碟機（DVD-RW Drive） - 拆解（二）：

這台內置 Dell（戴爾） Vostro 1400 手提電腦的讀寫光碟機（DVD-RW Drive），型號 DS-8W1P，屬於 DVD-RW（DVD/CD Rewritable Drive），生產廠商是 Philips （Philips and BenQ Storage Corportion），中國製造（Made in China），生產日期 May 2008（2008年5月），速度達到 8x DVD-RW，SATA（Serial）介面，銀機身，讀寫光碟機尺寸 133mm × 128mm × 17mm，整個讀寫光碟機重量是 181g。但電腦已經壞了！所以便將它拆解（Teardown）。

Dell（戴爾）DS-8W1P 讀寫光碟機（DVD-RW Drive）

拆解這台 Dell（戴爾）DS-8W1P 讀寫光碟機（DVD-RW Drive），首先要拆除頂蓋的 3顆十字螺絲，然後小心撬開頂蓋鐵板的倒扣，便可以打開頂蓋，鋁板頂蓋尺寸 91 / 126mm × 102 / 128mm × 4mm，重量有 21.8g。將機芯膠架拉出，拆除兩邊的軌道和 IO插座，鋁板底蓋尺寸 91 / 126mm × 103 / 12mm × 5 / 12mm，重量有 32.9g。拆除塑膠前面板，塑膠前面板編號是 #1-1 A-Rev，尺寸 129mm × 19 / 23mm × 1.5 / 9mm，重量有 8.2g。

Dell（戴爾）DS-8W1P 讀寫光碟機（DVD-RW Drive）螺絲位置

打開 Dell（戴爾）DS-8W1P 讀寫光碟機（DVD-RW Drive）

Dell（戴爾）DS-8W1P 讀寫光碟機（DVD-RW Drive）的鋁板頂蓋

Dell（戴爾）DS-8W1P 讀寫光碟機（DVD-RW Drive）+ 鋁板底蓋

Dell（戴爾）DS-8W1P 讀寫光碟機（DVD-RW Drive）的鋁板底蓋

拆除 Dell（戴爾）DS-8W1P 讀寫光碟機（DVD-RW Drive）塑膠前面板

Dell（戴爾）DS-8W1P 讀寫光碟機（DVD-RW Drive）的塑膠前面板

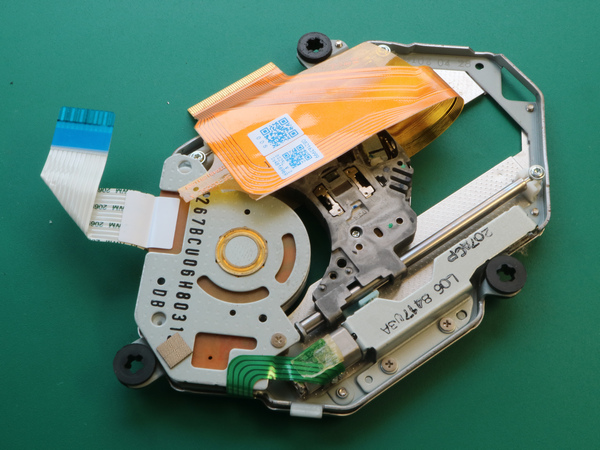

由於 Dell（戴爾）DS-8W1P 讀寫光碟機（DVD-RW Drive）機芯（Mechanism）分 2個部份，包括是光碟機（DVD-RW Drive）機芯（Mechanism）和機芯控制板（DVD-RW Control Board），首先是拆除背面的鋁板，鋁板尺寸 115 / 125mm × 42 / 91mm × 0.3 / 8mm，重量有 8g。再拆除機芯控制板，機芯控制板編號是 68P34XS8A1PK01X SLIM DVDRW REV:0.1，尺寸 10 / 88mm × 39 / 56mm × 0.6mm，重量有 13g，多層 TC-4B 94V-0 PCB板（Multi-Layer Board），生產日期 0817 （估計在 2008年17周）。分開光碟機（DVD-RW Drive）機芯控制板（DVD-RW Control Board）和機芯（Mechanism），機芯尺寸 112mm × 69 / 78mm × 10mm，重量有 46g。機芯控制板尺寸 87 / 94mm × 35 / 67mm × 0.8mm，重量有 61.3g。機芯塑膠架編號是 RN3515，尺寸 98 / 123mm × 20 / 125mm × 10mm，重量有 16g，材質是 PC+ABS。
